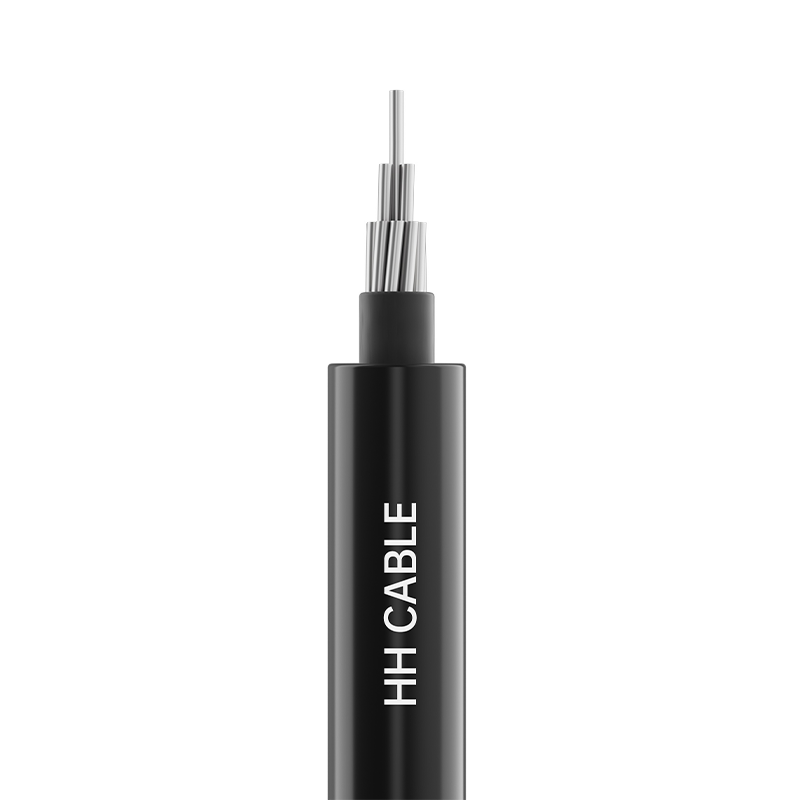

10kV ওভারহেড ইনসুলেটেড কেবল

পণ্যের নাম: 10kV ওভারহেড ইনসুলেটেড তার

1-বাস্তবায়ন মান

GB/T14049-2008

2-পণ্যের মডেল

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, ইত্যাদি।

3- ভোল্টেজ স্তর

10kV

4-পণ্যের স্পেসিফিকেশন

কোরের সংখ্যা

স্পেসিফিকেশন

কপার কন্ডাক্টর

অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদ কন্ডাকটর

1

10 মিমি 2 400 মিমি 2

10 মিমি 2 400 মিমি 2

3

25 মিমি 2 400 মিমি 2

25 মিমি 2 400 মিমি 2

3 K (A) বা 3 K (B)

25 মিমি 2 400 মিমি 2

K 25 মিমি 2 ～120 মিমি 2

25 মিমি 2 400 মিমি 2

K 25 মিমি 2 ～120 মিমি 2

দ্রষ্টব্য 1: K হল লোড-ভারিং স্ট্র্যান্ডেড তার। প্রকৌশল প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী, সারণীতে উল্লিখিত ক্রস-সেকশনটি সংশ্লিষ্ট কন্ডাক্টর ক্রস-সেকশনের সাথে মেলে নির্বাচন করা যেতে পারে।

যখন টাওয়ারের স্প্যানটি বড় হয় এবং অতিরিক্ত বিয়ারিং তারের প্রয়োজন হয়, তখন এই ধরনের বিয়ারিং তারগুলি তারের কাঠামোতে অন্তর্ভুক্ত করা হয় না

দ্রষ্টব্য 2: (A) ইস্পাত লোড-ভারবহন আটকে থাকা তারকে নির্দেশ করে এবং (B) অ্যালুমিনিয়াম খাদ লোড-বেয়ারিং স্ট্র্যান্ডেড তারকে নির্দেশ করে।

5- তারের গঠন বিবরণ

তারের গঠন

উপাদান বিবরণ

কন্ডাক্টর

বৃত্তাকার সংকুচিত (তামা বা অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদ) পরিবাহী

কন্ডাক্টর shield (if any)

ক্রস-লিঙ্কড বা নন-ক্রস-লিঙ্কড আধা-পরিবাহী উপকরণ

অন্তরণ

উচ্চ-ঘনত্বের পলিথিন বা ক্রস-লিঙ্কযুক্ত পলিথিন আবহাওয়া-প্রতিরোধী নিরোধক উপাদান

অন্তরণ shield (if any)

ক্রস লিঙ্ক strippable আধা পরিবাহী উপাদান

6-নিরোধক সনাক্তকরণ

অন্তরণ coloring identification:

নিরোধক রঙ কালো বা প্রাকৃতিক। থ্রি-কোর ক্যাবল ইনসুলেশনের ফেজ সিকোয়েন্স রিজ দ্বারা চিহ্নিত করা হয়, যেমন, ফেজ A-তে একটি রিজ আছে, ফেজ বি-তে দুটি রিজ রয়েছে, ফেজ সি-তে তিনটি রিজ রয়েছে ইত্যাদি, অথবা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী। নিরপেক্ষ কোর উপরোক্ত তুলনায় একটি ভিন্ন চিহ্নিতকরণ পদ্ধতি দ্বারা চিহ্নিত করা হয়.

7-বিশেষ কর্মক্ষমতা প্রয়োজনীয়তা

আবহাওয়া প্রতিরোধের, UV প্রতিরোধের, ইত্যাদি

8- তারের আবেদন বৈশিষ্ট্য

8.1 স্বাভাবিক অপারেশন চলাকালীন তারের কন্ডাকটরের জন্য অনুমোদিত সর্বোচ্চ দীর্ঘমেয়াদী রেট তাপমাত্রা:

উচ্চ-ঘনত্ব পলিথিন: 75°C; ক্রস-লিঙ্কড পলিথিন: 90°C।

8.2 শর্ট সার্কিটের সময় ক্যাবল কন্ডাক্টরের সর্বোচ্চ অনুমোদিত তাপমাত্রা (সময়কাল 5 সেকেন্ডের বেশি নয়) হল: উচ্চ-ঘনত্বের পলিথিন নিরোধক: 150°C; ক্রস-লিঙ্কড পলিথিন নিরোধক: 250 ডিগ্রি সেলসিয়াস।

8.3 তারের ইনস্টলেশনের তাপমাত্রা -20 ℃ থেকে কম হওয়া উচিত নয়

8.4 তারের ইনস্টলেশনের জন্য ন্যূনতম নমন ব্যাসার্ধ:

একক-কোর তারের: তারের বাইরের ব্যাসের 20 গুণের কম নয়;

মাল্টি-কোর কেবল: তারের বাইরের ব্যাসের 15 গুণের কম নয়।

8.510kV ওভারহেড ইনসুলেটেড তারগুলি শহুরে এবং গ্রামীণ পাওয়ার গ্রিড নির্মাণে ব্যাপকভাবে ব্যবহৃত হয় এবং ঐতিহ্যবাহী বেয়ার কন্ডাক্টর প্রতিস্থাপন, বৈদ্যুতিক শকের ঝুঁকি কমাতে, নিরাপত্তা উন্নত করতে, শহুরে সৌন্দর্যায়নের চাহিদা মেটাতে, ল্যান্ডস্কেপে বেয়ার কন্ডাক্টরের প্রভাব এড়াতে এবং "অদৃশ্য পাওয়ার গ্রিড" এর প্রভাব অর্জন করতে ব্যাপকভাবে ব্যবহৃত হয়।

8.5.1 ওভারহেড হালকা এবং পাতলা-অন্তরক তারগুলি ইনস্টল করার সময়, গাছ থেকে একটি নির্দিষ্ট দূরত্ব বজায় রাখতে হবে। যখন তারগুলি চালু থাকে, কেবলমাত্র তার এবং গাছের মধ্যে স্বল্পমেয়াদী যোগাযোগের অনুমতি দেওয়া হয়।

8.5.2 ওভারহেডে প্রাকৃতিক উত্তাপযুক্ত তারগুলি স্থাপন করার সময়, গাছ থেকে একটি নির্দিষ্ট দূরত্ব বজায় রাখতে হবে। যখন তারগুলি চালু থাকে, তখন তার এবং গাছের মধ্যে ঘন ঘন যোগাযোগের অনুমতি দেওয়া হয়।

8.5.3 অবশিষ্ট 10kV ওভারহেড ইনসুলেটেড তারগুলি নির্দিষ্ট ওভারহেড অবস্থানে ইনস্টল করা হবে৷ স্থাপনের সময় গাছ থেকে একটি নির্দিষ্ট দূরত্ব বজায় রাখতে হবে। অপারেশন চলাকালীন তারের এবং গাছের মধ্যে ঘন ঘন যোগাযোগের অনুমতি দেওয়া হয়। এছাড়াও, নরম কপার কোর ওভারহেড ইনসুলেটেড তারগুলি ট্রান্সফরমার ডাউনলেড হিসাবে ব্যবহার করা হবে৷
