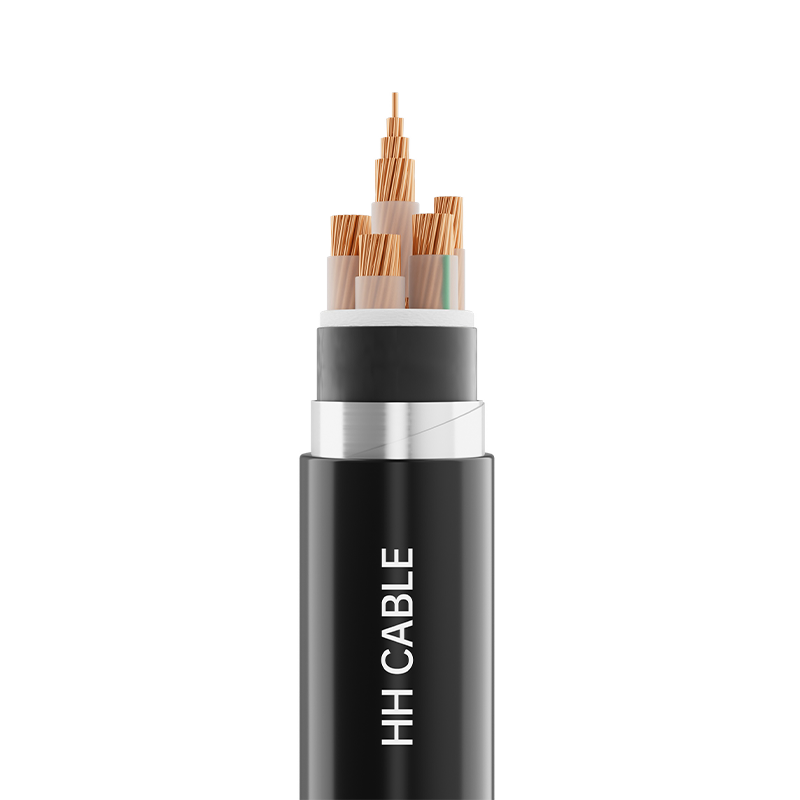

1.8-3kV এবং নীচে ক্রস-লিঙ্কযুক্ত পলিথিন ইনসুলেটেড পাওয়ার তারগুলি

পণ্যের নাম: 1.8/3kV এবং নীচে ক্রস-লিঙ্কযুক্ত পলিথিন ইনসুলেটেড পাওয়ার তারগুলি

1-বাস্তবায়ন মান

GB/T2706.1-2020

2-পণ্যের মডেল

YJV, YJLV, YJLHV, YJV22, YJV32, YJY23, YJV62, YJV72, ইত্যাদি।

3- ভোল্টেজ স্তর

1.8/3kV, 0.6/1kV

4-পণ্যের স্পেসিফিকেশন

কোরের সংখ্যা

স্পেসিফিকেশন

কপার কন্ডাক্টর

অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদ কন্ডাকটর

1-5

1.5 মিমি 2 ～630 মিমি 2

1.5 মিমি 2 ～630 মিমি 2

3 1, 3 2, 4 1

2.5 মিমি 2 ～630 মিমি 2

6 মিমি 2 ～630 মিমি 2

5- তারের গঠন বিবরণ

তারের গঠন

উপাদান বিবরণ

কন্ডাক্টর

গোলাকার কম্প্যাক্টেড বা নন-কম্প্যাক্টেড (তামা বা অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদ) কন্ডাক্টর, কপার কন্ডাক্টর - ক্লাস 1, ক্লাস 2, ক্লাস 5; অ্যালুমিনিয়াম কন্ডাক্টর - ক্লাস 1, ক্লাস 2

আগুন-প্রতিরোধী স্তর (যদি থাকে)

মাইকা টেপ

নিরোধক

ক্রস-লিঙ্কযুক্ত পলিথিন নিরোধক উপাদান

ভরাট (যদি থাকে)

নন-হাইগ্রোস্কোপিক পলিপ্রোপিলিন জালিকাযুক্ত ফিলার দড়ি

তারের মোড়ানো টেপ (যদি থাকে)

অ বোনা বা polypropylene টেপ

মেটাল শিল্ডিং (যদি থাকে)

তামার টেপ মোড়ানো বা তামার তারের মোড়ানো

ভিতরের খাপ (যদি থাকে)

পলিপ্রোপিলিন এমবসড টেপ বা (পলিভিনাইল ক্লোরাইড বা পলিথিন বা হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা retardant) আবরণ উপাদান

আইসোলেশন হাতা (যদি থাকে)

পিভিসি বা পলিথিন বা হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা প্রতিরোধী আবরণ উপাদান

বর্ম (যদি থাকে)

স্টেইনলেস স্টিল স্ট্রিপ বা অ্যালুমিনিয়াম স্ট্রিপ বা অ্যালুমিনিয়াম অ্যালয় স্ট্রিপ বা গ্যালভানাইজড স্টিল স্ট্রিপ বা স্টেইনলেস স্টিল তার বা অ্যালুমিনিয়াম তার বা অ্যালুমিনিয়াম অ্যালয় তার বা গ্যালভানাইজড স্টিল তার

বাইরের খাপ

পিভিসি বা পলিথিন বা হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা প্রতিরোধী আবরণ উপাদান

6-তারের মূল শনাক্তকরণ

6.1 অন্তরণ রঙ বা রঙ ব্যান্ড সনাক্তকরণ:

1-কোর তারের: প্রাকৃতিক নিরোধক রঙ বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী

2-কোর তারের: লাল, নীল; 3-কোর তারের: হলুদ, সবুজ, লাল;

4-কোর তারের: হলুদ, সবুজ, লাল, নীল;

5-কোর তারের: হলুদ, সবুজ, লাল, নীল, হলুদ-সবুজ ডবল রঙ বা কালো বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী;

3 1 কোর কেবল: হলুদ, সবুজ, লাল, নীল;

3 2 কোর কেবল: হলুদ, সবুজ, লাল, নীল, হলুদ-সবুজ ডবল কালার বা কালো বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী;

4 1 কোর কেবল: হলুদ, সবুজ, লাল, নীল, হলুদ-সবুজ ডুয়াল-কালার বা কালো বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী।

দ্রষ্টব্য 1 : হলুদ, সবুজ এবং লাল প্রধান লাইন কোরের জন্য ব্যবহার করা হয়, এবং নীল নিরপেক্ষ লাইন কোরের জন্য ব্যবহৃত হয়।

6.2 মাল্টি-কোর তারের অন্তরণ ডিজিটাল সনাক্তকরণ:

2-কোর তারের: 0, 1; 3-কোর তারের: 1, 2, 3; 4-কোর তারের: 0, 1, 2, 3;

4-কোর কেবল: 0, 1, 2, 3, 4;

দ্রষ্টব্য 2 : নম্বরগুলি সাদা বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী হওয়া উচিত, যেখানে 1, 2, 3 প্রধান কোরের জন্য, 0 হল নিরপেক্ষ কোরের জন্য, এবং 5-কোর কেবলগুলিতে, নম্বর 4 বিশেষ উদ্দেশ্য কন্ডাক্টরকে বোঝায় (গ্রাউন্ডিং কন্ডাক্টর সহ)।

7-খাপের রঙ

কালো বা গ্রাহকের প্রয়োজন অনুযায়ী

8-বিশেষ কর্মক্ষমতা প্রয়োজনীয়তা

শিখা retardant A/B/C গ্রেড, অগ্নি প্রতিরোধী, কম ধোঁয়া এবং হ্যালোজেন-মুক্ত, উষ্ণ-প্রমাণ, রডেন্ট-প্রুফ, UV-প্রতিরোধী, তেল-প্রতিরোধী, ইত্যাদি।

9- তারের আবেদন বৈশিষ্ট্য

9.1 স্বাভাবিক অপারেশন চলাকালীন তারের কন্ডাকটরের জন্য অনুমোদিত দীর্ঘমেয়াদী রেট করা সর্বোচ্চ তাপমাত্রা হল 90°C৷

9.2 শর্ট সার্কিটের সময় (সময়কাল 5 সেকেন্ডের বেশি নয়), তারের কন্ডাক্টরের সর্বাধিক অনুমোদিত তাপমাত্রা হল 250°C৷

9.3 তারের ইনস্টলেশন তাপমাত্রা 0 ℃ থেকে কম হওয়া উচিত নয়

9.4 তারের ইনস্টলেশনের জন্য ন্যূনতম নমন ব্যাসার্ধ

9.4.1 একক-কোর নিরস্ত্র তার:

ইনস্টলেশনের সময় ন্যূনতম তারের বাঁক ব্যাসার্ধটি তারের বাইরের ব্যাসের 20 গুণের কম হওয়া উচিত নয়।

ইনস্টলেশনের পরে ন্যূনতম তারের বাঁকের ব্যাসার্ধটি তারের বাইরের ব্যাসের 15 গুণের কম হওয়া উচিত নয়।

9.4.2 একক-কোর সাঁজোয়া তারের:

ইনস্টলেশনের সময় তারের সর্বনিম্ন নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 15 গুণের কম নয়;

ইনস্টলেশনের পরে তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 12 গুণের কম নয়।

9.4.3 মাল্টি-কোর নিরস্ত্র তারগুলি:

ইনস্টলেশনের সময় তারের সর্বনিম্ন নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 15 গুণের কম নয়;

ইনস্টলেশনের পরে তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 12 গুণের কম নয়।

9.4.4 মাল্টি-কোর সাঁজোয়া তারগুলি:

ইনস্টলেশনের সময় তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 12 গুণের কম নয়;

ইনস্টলেশনের পরে তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 10 গুণের কম নয়।

9.5 কেবল 0.6/1kV এবং 1.8/3kV পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। কেবলটি বাড়ির ভিতরে এবং বাইরে উভয় জায়গায় স্থির ইনস্টলেশনের জন্য উপযুক্ত বা সরাসরি পাইপলাইন, তারের ট্রে, নালী এবং তারের পরিখাতে সমাহিত। মেটাল-টেপ সাঁজোয়া তারের যান্ত্রিক শক্তি সহ্য করতে পারে কিন্তু উল্লেখযোগ্য উত্তেজনা নয়। ধাতু-তারের সাঁজোয়া তারের যান্ত্রিক শক্তি এবং যথেষ্ট উত্তেজনা সহ্য করতে পারে। নিরস্ত্র তারের উত্তেজনা বা কম্প্রেশন সহ্য করতে পারে না।
