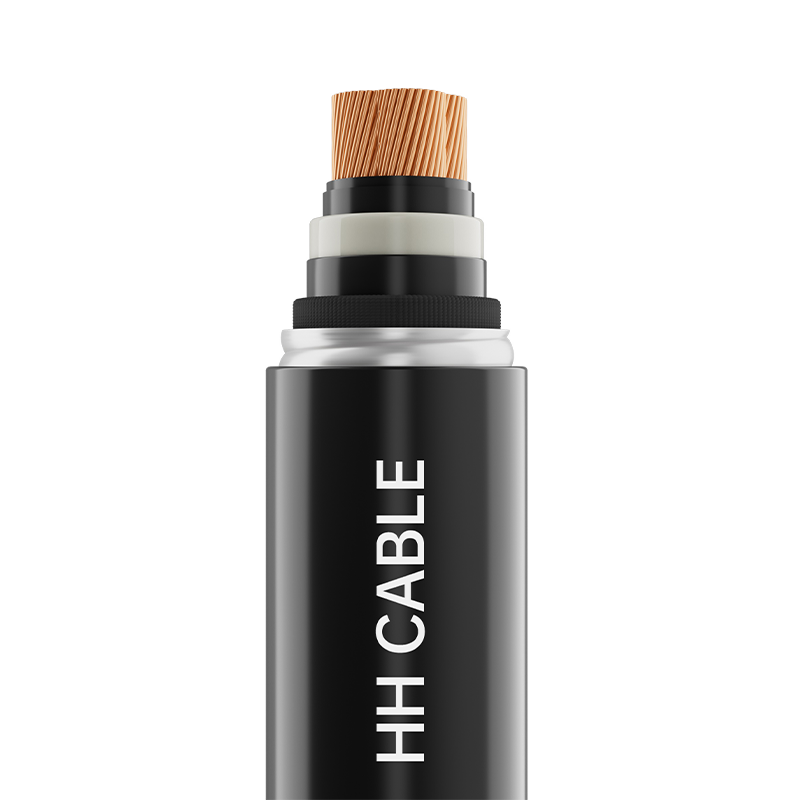

66-110kV ক্রস-লিঙ্কড পলিথিন ইনসুলেটেড পাওয়ার ক্যাবল

পণ্যের নাম: 66-110kV ক্রস-লিঙ্কড পলিথিন ইনসুলেটেড পাওয়ার ক্যাবল

1-বাস্তবায়ন মান

GB/T11017.2-2024

2-পণ্যের মডেল

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z, ইত্যাদি।

3-ভোল্টেজ স্তর

38/66kV, 50/ 66kV, 64/110kV

4-পণ্যের স্পেসিফিকেশন

240 মিমি 2 ～2000 মিমি 2

5- তারের গঠন বিবরণ

তারের গঠন

উপাদান বিবরণ

কন্ডাক্টর

বৃত্তাকার কম্প্যাক্ট বা বিভক্ত (তামা বা অ্যালুমিনিয়াম) কন্ডাক্টর

কন্ডাক্টর shielding

আধা-পরিবাহী টেটোরন মোড়ানো টেপ অতি-মসৃণ ক্রস-লিঙ্কযুক্ত আধা-পরিবাহী উপাদান

নিরোধক

আল্ট্রা-ক্লিন ক্রস-লিঙ্কড পলিথিন ইনসুলেশন উপাদান

নিরোধক shielding

আল্ট্রা-মসৃণ ক্রস-লিঙ্কযুক্ত আধা-পরিবাহী উপাদান

বাফার স্তর

আধা-পরিবাহী বাফার টেপ বা আধা-পরিবাহী বাফার জল-ব্লকিং টেপ

ধাতব হাতা বা ধাতব ঢাল

ঢেউতোলা অ্যালুমিনিয়াম হাতা বা মসৃণ অ্যালুমিনিয়াম হাতা বা তামার তারের স্পারস উইন্ডিং; উপরন্তু, তাপমাত্রা পর্যবেক্ষণ অপটিক্যাল ফাইবার প্রয়োজন অনুযায়ী যোগ করা যেতে পারে

বিরোধী জারা স্তর

অ্যাসফাল্ট বা গরম গলিত আঠালো বা অ্যাসফল্ট পেইন্ট

অ ধাতব বাইরের খাপ

নিরোধক grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

বাইরের আবরণ পরিবাহী স্তর

গ্রাফাইট আবরণ বা এক্সট্রুড আধা-পরিবাহী উপাদান

6-খাপের রঙ

কালো বা লাল বা গ্রাহকের প্রয়োজন অনুযায়ী

7-বিশেষ কর্মক্ষমতা প্রয়োজনীয়তা

শিখা প্রতিরোধক A/B/C গ্রেড, কম ধোঁয়া এবং হ্যালোজেন-মুক্ত, উষ্ণ-প্রমাণ, রডেন্ট-প্রুফ, ইউভি-প্রতিরোধী ইত্যাদি।

8- তারের আবেদন বৈশিষ্ট্য

8.1 স্বাভাবিক অপারেশন চলাকালীন তারের কন্ডাকটরের জন্য অনুমোদিত সর্বোচ্চ দীর্ঘমেয়াদী রেট করা তাপমাত্রা হল 90°C৷

8.2 শর্ট সার্কিটের সময় (সময়কাল 5 সেকেন্ডের বেশি নয়), তারের কন্ডাক্টরের সর্বাধিক অনুমোদিত তাপমাত্রা হল 250°C৷

8.3 তারের ইনস্টলেশন তাপমাত্রা 0 ℃ থেকে কম হওয়া উচিত নয়

8.4 তারের ইনস্টলেশনের জন্য ন্যূনতম নমন ব্যাসার্ধ:

ইনস্টলেশনের সময় তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 20 গুণের কম নয়;

ইনস্টলেশনের পরে তারের সর্বনিম্ন নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 15 গুণের কম নয়।

8.5শহুরে পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক এবং ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই সহ পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে তারগুলি ব্যাপকভাবে ব্যবহৃত হয়। তারা স্থির ইনস্টলেশন, আউটডোর এবং ইনডোর ইনস্টলেশন, সরাসরি সমাধি স্থাপন, তারের নালী, তারের পরিখা এবং টানেলের জন্য উপযুক্ত এবং মাঝারি চাপ সহ্য করতে পারে। মডেলের উপর নির্ভর করে, তারেরগুলি রেডিয়াল জল প্রতিরোধ বা রেডিয়াল এবং অনুদৈর্ঘ্য উভয় জল প্রতিরোধের প্রস্তাব দেয়
