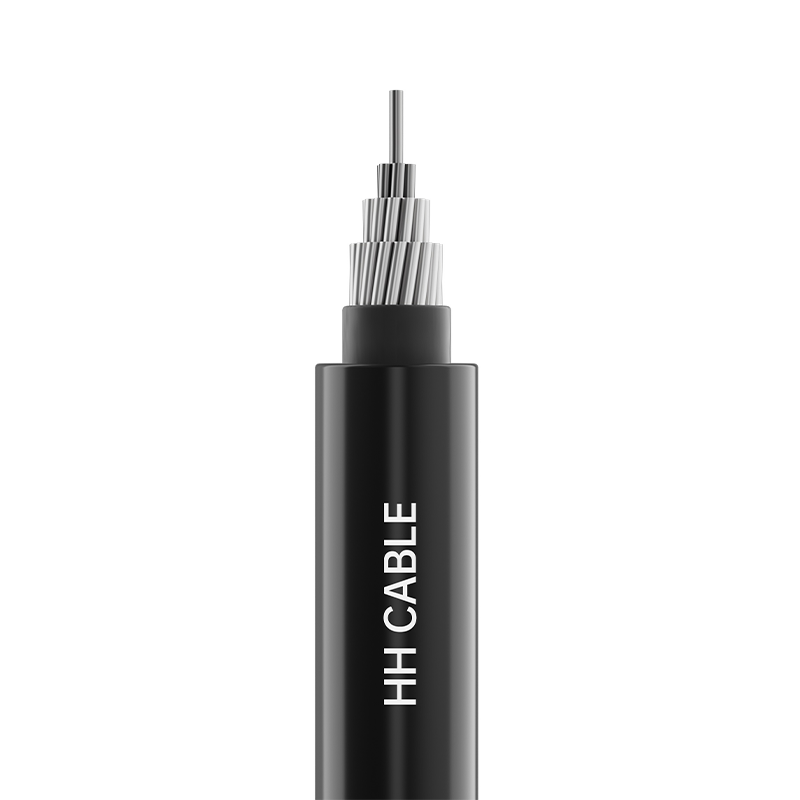

20kV এবং নীচে স্টিল কোর রিইনফোর্সড অ্যালুমিনিয়াম কোর (অ্যালুমিনিয়াম অ্যালয় কোর) ওভারহেড ইনসুলেটেড কেবল

পণ্যের নাম: 20kV এবং নীচের স্টিল কোর রিইনফোর্সড অ্যালুমিনিয়াম কোর (অ্যালুমিনিয়াম অ্যালয় কোর) ওভারহেড ইনসুলেটেড তার

1-বাস্তবায়ন মান

Q/320282DJD002-2021, Q/320282DJD007-2025

2-পণ্যের মডেল

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q, ইত্যাদি।

3- ভোল্টেজ স্তর

1kV, 10kV, 20kV

4-পণ্যের স্পেসিফিকেশন

কোরের সংখ্যা

স্পেসিফিকেশন (অ্যালুমিনিয়াম/ইস্পাত)

1

10/2 মিমি 2 ～400/95 মিমি 2

5- তারের গঠন বিবরণ

তারের গঠন

উপাদান বিবরণ

কন্ডাক্টর

বৃত্তাকার সংকুচিত ইস্পাত কোর চাঙ্গা (অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদ) কন্ডাকটর

কন্ডাক্টর শিল্ড (যদি থাকে)

ক্রস-লিঙ্কড বা নন-ক্রস-লিঙ্কড আধা-পরিবাহী উপকরণ

অন্তরণ

উচ্চ-ঘনত্বের পলিথিন বা ক্রস-লিঙ্কযুক্ত পলিথিন আবহাওয়া-প্রতিরোধী নিরোধক উপাদান

6-নিরোধক সনাক্তকরণ

অন্তরণ রঙ সনাক্তকরণ:

অন্তরণ রঙ কালো বা গ্রাহকের প্রয়োজন অনুযায়ী.

7-বিশেষ কর্মক্ষমতা প্রয়োজনীয়তা

আবহাওয়া প্রতিরোধের, UV প্রতিরোধের, প্রসার্য শক্তি, ইত্যাদি

8- তারের আবেদন বৈশিষ্ট্য

8.1 স্বাভাবিক অপারেশন চলাকালীন তারের কন্ডাকটরের জন্য অনুমোদিত সর্বোচ্চ দীর্ঘমেয়াদী রেট তাপমাত্রা:

সাধারণ পলিথিন, পলিভিনাইল ক্লোরাইড: 70℃; উচ্চ-ঘনত্ব পলিথিন: 75 ℃ ; ক্রস-লিঙ্কযুক্ত পলিথিন: 90℃।

8.2 শর্ট সার্কিটের সময় তারের কন্ডাক্টরের সর্বোচ্চ অনুমোদিত তাপমাত্রা (সময়কাল 5 সেকেন্ডের বেশি নয়) হল: সাধারণ পলিথিন, পলিভিনাইল ক্লোরাইড: 130℃; উচ্চ-ঘনত্ব পলিথিন নিরোধক: 150℃; ক্রস-লিঙ্কযুক্ত পলিথিন নিরোধক: 250℃।

8.3 তারের ইনস্টলেশনের তাপমাত্রা -20 ℃ থেকে কম হওয়া উচিত নয়

8.4 তারের ইনস্টলেশনের জন্য ন্যূনতম নমন ব্যাসার্ধ:

তারের বাইরের ব্যাসের 20 গুণের কম নয়।

8.5 ইস্পাত-রিইনফোর্সড অ্যালুমিনিয়াম (অ্যালুমিনিয়াম খাদ) 20kV পর্যন্ত ওভারহেড ইনসুলেটেড তারগুলি গ্রামীণ পাওয়ার গ্রিড নির্মাণ এবং আপগ্রেডে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষ করে পার্বত্য এলাকায় দীর্ঘ-স্প্যান পাওয়ার সাপ্লাই সিস্টেমে। বিশুদ্ধ অ্যালুমিনিয়াম কন্ডাক্টরের সাথে তুলনা করে, তারা বৃহত্তর ব্রেকিং স্ট্রেন্থ এবং আরও ভালো স্যাগ বৈশিষ্ট্য অফার করে, টাওয়ারের লোড পরিবর্তন না করেই ট্রান্সমিশন ক্ষমতা বৃদ্ধি করে। বড় স্প্যান পাওয়ার সাপ্লাই পেতে পার্বত্য এলাকা বা নদীর বিশেষত্ব অনুযায়ী টাওয়ারের সংখ্যা কমানো যেতে পারে।
