শিল্প তারেরপ্রস্তুতকারক

ইন্ডাস্ট্রিয়াল ক্যাবল রেঞ্জ আমরা তৈরি করি

আমাদের ইন্ডাস্ট্রিয়াল ক্যাবলস পরিবার কারখানা, সাবস্টেশন, ওয়াটার ট্রিটমেন্ট প্ল্যান্ট, মেশিন টুলস এবং প্রসেস স্কিডের অভ্যন্তরে স্থির এবং নমনীয় ইনস্টলেশনের চারপাশে নির্মিত। প্রতিটি নির্মাণ ভোল্টেজ স্তর, নিরোধক উপাদান, শিল্ডিং টাইপ, কোর কাউন্ট এবং খাপের যৌগ দ্বারা সংজ্ঞায়িত করা হয়, তাই একই কন্ডাকটর আকার বিভিন্ন কর্মক্ষমতা গ্রেডে সরবরাহ করা যেতে পারে।

শিল্প সিস্টেম জুড়ে অ্যাপ্লিকেশন ফিট

শিল্প তারের নির্বাচন সংকেত বা পাওয়ার শুল্ক দিয়ে শুরু হয়, তারপর পরিবেশে চলে যায়। একটি তারের যা একটি চাপ ট্রান্সমিটার থেকে 4-20mA বহন করে একটি মোটর কন্ট্রোল সেন্টারে একটি 61-কোর ইন্টারলক তার থেকে বিভিন্ন শিল্ডিং এবং ক্যাপাসিট্যান্সের প্রয়োজনীয়তা রয়েছে। আমরা প্রতিটি প্যানেলের জন্য একটি জেনেরিক টাইপ সরবরাহ করার পরিবর্তে লুপের সাথে নির্মাণের সাথে মিল রাখি।

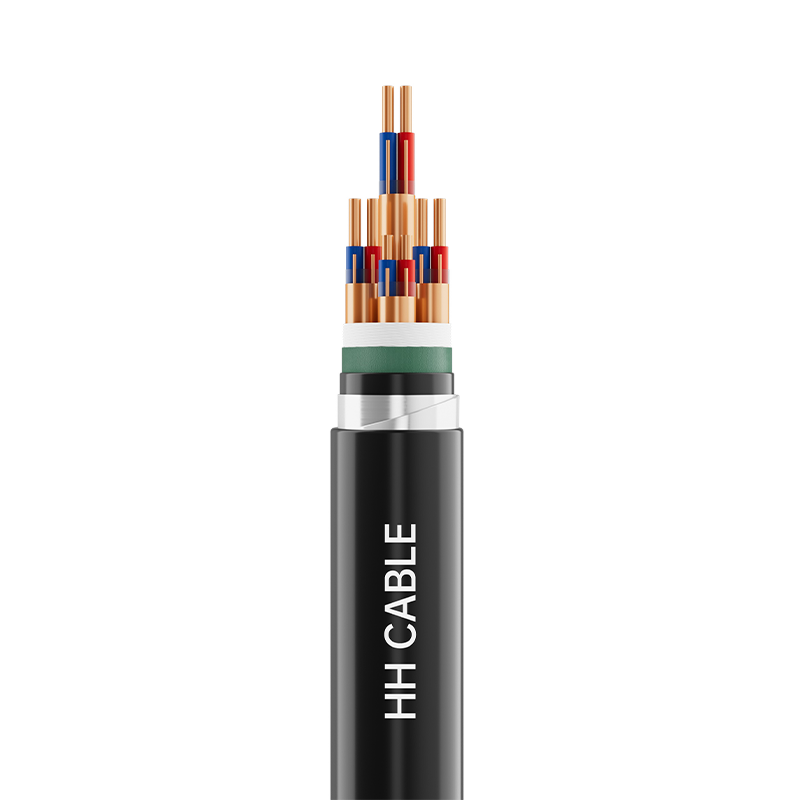

• প্রক্রিয়া অটোমেশন: ফিল্ড সেন্সর, জংশন বক্স এবং DCS/PLC ক্যাবিনেটের মধ্যে যন্ত্রের তারগুলি।

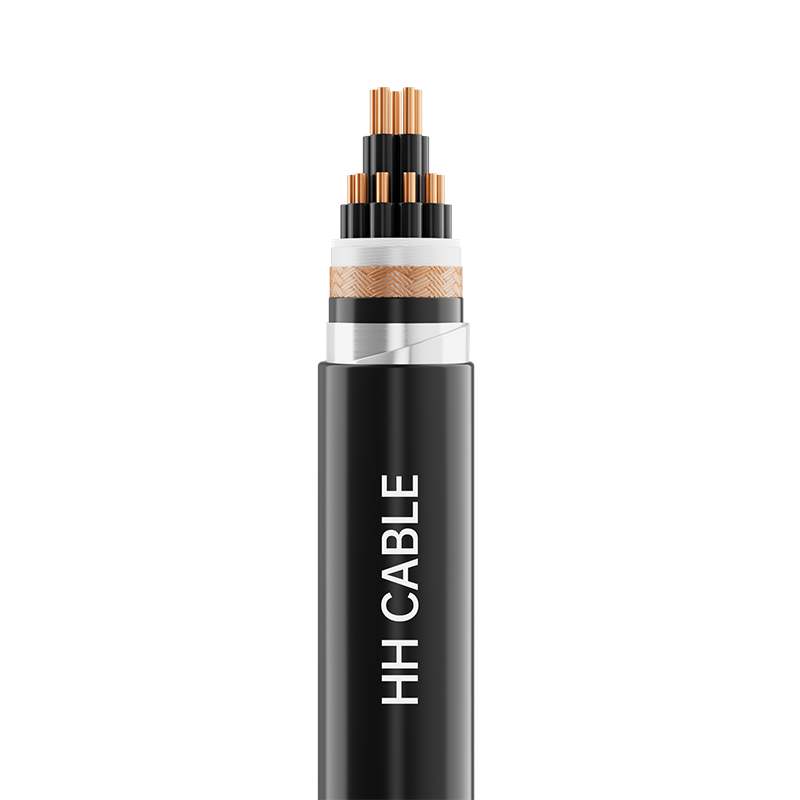

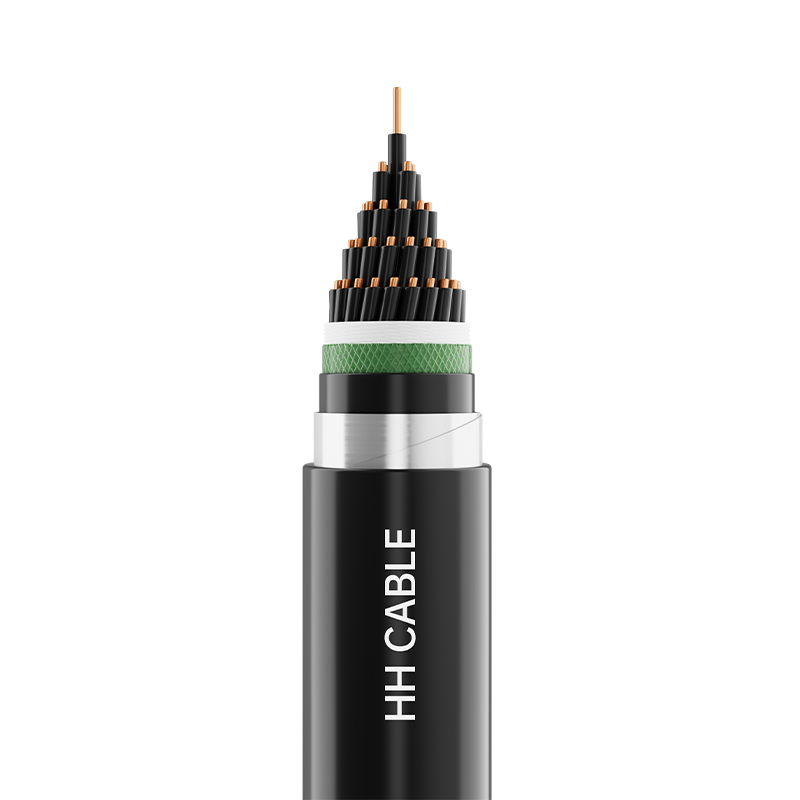

• মোটর নিয়ন্ত্রণ: কন্টাক্টর, রিলে এবং ইঙ্গিত সার্কিটের জন্য XLPE বা PVC কন্ট্রোল ক্যাবল।
• ড্রাইভ এবং ইনভার্টার: কম স্থানান্তর প্রতিবন্ধকতা সহ 1kV পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার তারগুলি।

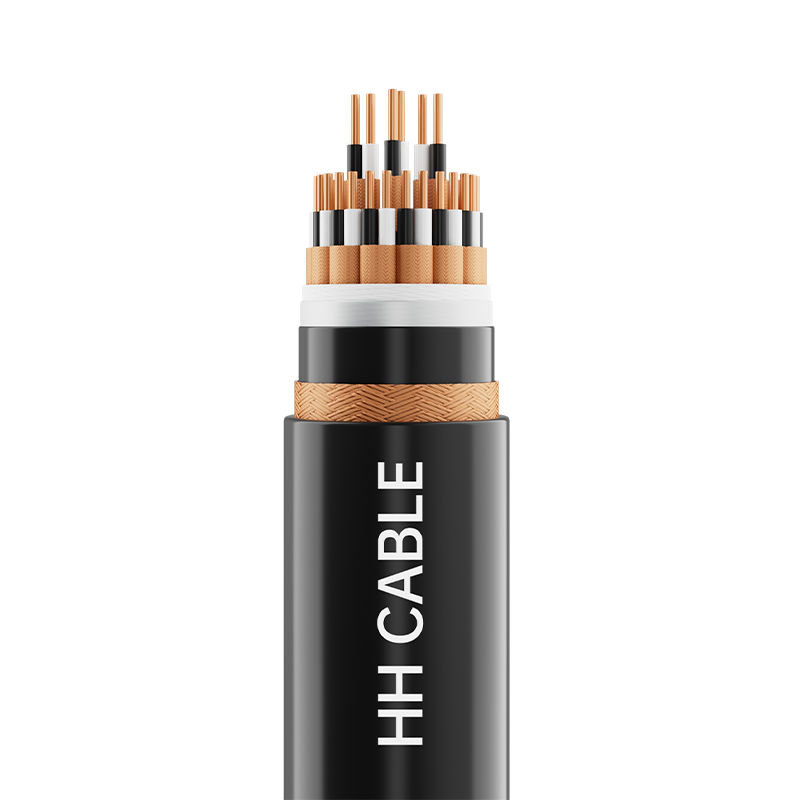

• উচ্চ-তাপমাত্রা অঞ্চল: সিলিকন বা ফ্লুরোপ্লাস্টিক ইনসুলেটেড কম্পিউটার এবং যন্ত্রের তারগুলি 180°C বা 200°C কন্ডাক্টর তাপমাত্রায় রেট করা হয়েছে।
• বহিরঙ্গন এবং সমাহিত রুট: তারের পরিখা এবং সরাসরি সমাধির জন্য সাঁজোয়া বা UV-প্রতিরোধী চাদরযুক্ত কন্ট্রোল তার।

নির্মাণ বিকল্প এবং সমালোচনামূলক বিশেষ উল্লেখ

আমরা উদ্ধৃত প্রতিটি শিল্প তারের একটি নির্মাণ টেবিল দ্বারা সংজ্ঞায়িত করা হয়. নীচের সারণীটি আমাদের নিয়ন্ত্রণ এবং যন্ত্রের পরিসরের জন্য প্রকাশিত স্ট্যান্ডার্ড কনফিগারেশনগুলি ব্যবহার করে উত্পাদনের আগে আমরা যে প্রধান ভেরিয়েবলগুলি নিশ্চিত করি তার সংক্ষিপ্তসার করে।

সিগন্যাল ইন্টিগ্রিটি এবং শিল্ডিং ডিজাইন

ইন্সট্রুমেন্টেশন এবং কম্পিউটার তারের জন্য, শিল্ডিং হল একটি স্থিতিশীল পড়া এবং একটি ওঠানামার মধ্যে পার্থক্য। আমরা উচ্চ-ফ্রিকোয়েন্সি শব্দের জন্য ফয়েল ঢাল তৈরি করি, বিনুনিযুক্ত তামার ঢাল যেখানে নমনীয়তা এবং যান্ত্রিক দৃঢ়তা প্রয়োজন, এবং সবচেয়ে চাহিদাপূর্ণ EMC পরিবেশের জন্য যৌগিক ফয়েল-প্লাস-ব্রেড নির্মাণ। ড্রেন তারগুলি অন্তর্ভুক্ত করা হয়েছে যাতে ঢালটি প্যানেলের শেষে গ্রাউন্ড করা যায়।

টুইস্টেড পেয়ার, ট্রায়াড এবং স্টার-কোয়াড গ্রুপ ম্যাগনেটিক পিকআপ কমিয়ে দেয়। যেখানে পাওয়ার এবং সিগন্যাল কন্ডাক্টর একটি তারের ভাগ করে, আমরা পারস্পরিক আবেশ সীমিত করার জন্য তাদের আলাদা করি। এই পছন্দগুলি উদ্ধৃতি পর্যায়ে তৈরি করা হয়, কারণ উত্পাদনের পরে ঢালের ধরন পরিবর্তন করা বাস্তব নয়।

তাপমাত্রা, ইনস্টলেশন এবং পরিবেশগত সীমা

রেট কন্ডাকটর তাপমাত্রা নিরোধকের উপর নির্ভর করে: PVC, PE এবং হ্যালোজেন-মুক্ত পলিওলিফিন 70°C; XLPE 90°C; সিলিকন রাবার 180°C; ফ্লুরোপ্লাস্টিক 200°C XLPE কন্ট্রোল তারের জন্য শর্ট-সার্কিট ভাতা পাঁচ সেকেন্ড পর্যন্ত 250°C। স্ট্যান্ডার্ড যৌগগুলির জন্য ইনস্টলেশন তাপমাত্রা 0°C এর নিচে বা উচ্চ-ও-নিম্ন-তাপমাত্রা প্রতিরোধী যন্ত্র তারের জন্য -20°C এর নিচে হওয়া উচিত নয়।

• নমন ব্যাসার্ধ: নমনীয় বা নন-আর্মার্ড ব্রেইডেড তারের জন্য 6× বাইরের ব্যাস; 8× নিরস্ত্র অনমনীয় নিয়ন্ত্রণ তারের জন্য; 12× সাঁজোয়া বা ধাতব ঢালযুক্ত নির্মাণের জন্য।
• রাউটিং: আলাদা পাওয়ার এবং সিগন্যাল ক্যাবল, ট্রে স্পেসিং বজায় রাখুন এবং এক প্রান্তে গ্রাউন্ড শিল্ড রাখুন যদি না সিস্টেম ডিজাইনের অন্যথা প্রয়োজন হয়।
• পরিবেশ: আউটডোর রানের জন্য UV-প্রতিরোধী জ্যাকেট, সরাসরি কবর দেওয়ার জন্য আর্মারিং, এবং মেশিন-টুল অভ্যন্তরীণ জন্য তেল-প্রতিরোধী খাপ।

মান নিয়ন্ত্রণ এবং গ্রহণযোগ্যতা

Henghui Cable কাঁচামাল থেকে ফিনিশড রিল পর্যন্ত রুট কভার করে MES সিস্টেম সহ দুটি উৎপাদন কেন্দ্র এবং নয়টি কর্মশালা পরিচালনা করে। আমাদের মান ব্যবস্থাপনা, পরিবেশগত ব্যবস্থাপনা এবং পেশাগত স্বাস্থ্য ও নিরাপত্তা ব্যবস্থা প্রত্যয়িত, এবং আমাদের সৌর PV তারের পরিসরে TÜV Rheinland, CE এবং EAC সার্টিফিকেশন রয়েছে। ইন্ডাস্ট্রিয়াল ক্যাবলের জন্য, রুটিন ফ্যাক্টরি পরীক্ষা কন্ডাক্টর রেজিস্ট্যান্স, ইনসুলেশন রেজিস্ট্যান্স, হাই-ভোল্টেজ সহ্য করে এবং ডাইমেনশনাল চেক কভার করে; অগ্নি-প্রতিরোধী এবং হ্যালোজেন-মুক্ত গ্রেডগুলি প্রাসঙ্গিক কর্মক্ষমতা প্রয়োজনীয়তার বিরুদ্ধে যাচাই করা হয়।

গ্রহণযোগ্যতা ডকুমেন্টেশন পরীক্ষার রিপোর্ট, সামঞ্জস্যের শংসাপত্র এবং রিল-দৈর্ঘ্য রেকর্ড অন্তর্ভুক্ত করতে পারে। যেখানে একটি প্রকল্প তৃতীয় পক্ষের পরিদর্শন বা সাক্ষী পরীক্ষা নির্দিষ্ট করে, আমরা চালানের আগে গ্রাহকের প্রতিনিধির সাথে পরিদর্শনের সময়সূচী সমন্বয় করি।

সম্পূর্ণ প্রকল্পের জন্য সম্পর্কিত কেবল পরিবার

ইন্ডাস্ট্রিয়াল কেবলগুলি প্রায়ই একই প্ল্যান্টে অন্যান্য সার্কিটের পাশাপাশি বসে। আমরা সম্পূর্ণ সেট সরবরাহ করি যাতে ইনসুলেশন সিস্টেম, খাপ যৌগ এবং ডকুমেন্টেশন পুরো প্রকল্প জুড়ে সামঞ্জস্যপূর্ণ থাকে।

• পাওয়ার গ্রিড ট্রান্সমিশন এবং ট্রান্সফরমেশন ক্যাবল — সাবস্টেশন এবং ফিডার সংযোগের জন্য 1.8–3kV, 6–35kV এবং 66–110kV XLPE পাওয়ার তারগুলি৷
• রেল ও ট্রানজিট তারগুলি — হ্যালোজেন-মুক্ত, টানেল, স্টেশন এবং রোলিং স্টকের জন্য কম ধোঁয়া নির্মাণ।
• অবকাঠামো এবং নির্মাণ তারের — ফিক্সড ওয়্যারিং, পিভিসি ইনসুলেটেড তার এবং বিল্ডিং এবং প্ল্যান্টের জন্য কর্ড।
• নতুন এনার্জি কেবলস — সৌর ফটোভোলটাইক কেবল এবং জেনারেশন এবং স্টোরেজ সিস্টেমের জন্য সম্পর্কিত ডিসি কেবল।

তথ্য আমরা আপনার সমাধান কনফিগার করতে ব্যবহার

একটি সঠিক শিল্প তারের প্রস্তাব প্রস্তুত করার জন্য, আমাদের কাজের পয়েন্ট এবং ইনস্টলেশন শর্তাবলী প্রয়োজন। নীচের চেকলিস্টটি একটি উদ্ধৃতি এবং উত্পাদন অঙ্কন জারি করার আগে আমাদের ইঞ্জিনিয়াররা পর্যালোচনা করে এমন ডেটা প্রতিফলিত করে।

• সার্কিট ফাংশন: নিয়ন্ত্রণ, সংকেত, উপকরণ, ড্রাইভ বা পাওয়ার বিতরণ।
• ভোল্টেজ স্তর: 300/500V, 450/750V বা 1kV।
• কন্ডাক্টরের আকার এবং মূল সংখ্যা: mm² এ ক্রস-সেকশন এবং কোরের সংখ্যা, জোড়া বা ট্রায়াড।
• নিরোধক এবং খাপ উপাদান: পিভিসি, পিই, এক্সএলপিই, হ্যালোজেন-মুক্ত, সিলিকন বা ফ্লুরোপ্লাস্টিক।
• শিল্ডিং এবং বর্ম: ফয়েল, বিনুনি, যৌগিক, ইস্পাত টেপ বা ইস্পাত তার।
• বিশেষ কর্মক্ষমতা: শিখা retardant গ্রেড, অগ্নি প্রতিরোধের, কম ধোঁয়া হ্যালোজেন-মুক্ত, উষ্ণ/ইঁদুর প্রমাণ, UV বা তেল প্রতিরোধের.
• ইনস্টলেশন পরিবেশ: অন্দর, বহিরঙ্গন, সমাহিত, ট্রে, নালী, পরিবেষ্টিত তাপমাত্রা এবং রাসায়নিক এক্সপোজার।
• পরিমাণ এবং বিতরণ: মোট মিটার, রিলের দৈর্ঘ্য, গন্তব্য পোর্ট এবং প্রয়োজনীয় ডেলিভারি উইন্ডো।
• ডকুমেন্টেশন: পরীক্ষার রিপোর্ট, শংসাপত্র, প্যাকিং তালিকা এবং কোনো তৃতীয় পক্ষের পরিদর্শন প্রয়োজনীয়তা।

আপনার অনুসন্ধানের সাথে এই বিবরণগুলি পাঠান এবং আমরা মডেল, নির্মাণ এবং সীসা সময় নিশ্চিত করব। কাস্টমাইজড কোর, রং, দৈর্ঘ্য এবং খাপের যৌগগুলি অঙ্কন বা নমুনা থেকে তৈরি করা যেতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

নিয়ন্ত্রণ তারের এবং যন্ত্র তারের মধ্যে পার্থক্য কি?

কন্ট্রোল তারগুলি 450/750V এ সুইচিং এবং ইন্টারলক সিগন্যাল বহন করে এবং যান্ত্রিক দৃঢ়তার জন্য তৈরি করা হয়, প্রায়ই অনেকগুলি কোর সহ। ইন্সট্রুমেন্ট ক্যাবলগুলি 300/500V-এ নিম্ন-স্তরের অ্যানালগ বা ডিজিটাল সংকেত বহন করে এবং পরিমাপের নির্ভুলতা রক্ষার জন্য কম ক্যাপাসিট্যান্স, উচ্চ নিরোধক প্রতিরোধ এবং কার্যকর ঢালকে অগ্রাধিকার দেয়।

আপনি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের জন্য তারের সরবরাহ করতে পারেন?

হ্যাঁ। আমাদের 1kV ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার কেবলটি বৈদ্যুতিন সংকেতের মেরু বদল এবং মোটরের মধ্যে সাধারণ-মোড শব্দ এবং ভোল্টেজ স্পাইক সীমাবদ্ধ করার জন্য প্রতিসম নির্মাণ এবং শিল্ডিং দিয়ে ডিজাইন করা হয়েছে। আমরা ঢাল এবং কন্ডাক্টর ক্লাস নির্বাচন করার আগে ড্রাইভ রেটিং, তারের দৈর্ঘ্য এবং রাউটিং পদ্ধতি নিশ্চিত করি।

আপনার ইন্ডাস্ট্রিয়াল ক্যাবলগুলি কোন তাপমাত্রার পরিসীমা কভার করে?

স্ট্যান্ডার্ড পিভিসি, পিই এবং হ্যালোজেন-মুক্ত পলিওলফিন তারগুলিকে 70 ডিগ্রি সেলসিয়াস কন্ডাক্টর তাপমাত্রায় রেট দেওয়া হয়; XLPE কন্ট্রোল ক্যাবল 90°C। উচ্চ-তাপমাত্রা অঞ্চলের জন্য আমরা 180°C রেটিং করা সিলিকন রাবার ইনসুলেটেড ক্যাবল এবং 200°C রেটিং দেওয়া ফ্লুরোপ্লাস্টিক ইনসুলেটেড ক্যাবল সরবরাহ করি, যেখানে ইনস্টলেশন তাপমাত্রা -20°C থেকে নেমে আসে৷

আপনি কাস্টম কোর গণনা এবং খাপ রং উত্পাদন?

আমরা উভয় মান এবং কাস্টমাইজড শিল্প তারের উত্পাদন. 2 থেকে 61 পর্যন্ত মূল সংখ্যা, অ-মানক ক্রস-সেকশন, নির্দিষ্ট রঙের ক্রম, মুদ্রিত কিংবদন্তি এবং বিকল্প খাপ যৌগগুলি গ্রাহকের অঙ্কন বা নমুনা অনুসারে তৈরি করা যেতে পারে।

একটি সঠিক উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?

মডেল বা নির্মাণ, ভোল্টেজ স্তর, কন্ডাকটর আকার, কোর গণনা, নিরোধক এবং খাপ উপাদান, ঢাল বা বর্ম প্রয়োজনীয়তা, বিশেষ কর্মক্ষমতা প্রয়োজন, পরিমাণ, রিলের দৈর্ঘ্য এবং ডেলিভারি গন্তব্য প্রদান করুন। এই বিবরণ দিয়ে আমরা নির্মাণ নিশ্চিত করি এবং একটি উদ্ধৃতি প্রদান করি।

কিভাবে শিল্প তারের প্যাক এবং বিতরণ করা হয়?

তারগুলি দৈর্ঘ্য এবং ড্রাম চিহ্ন সহ কাঠের বা ইস্পাত রীলে সরবরাহ করা হয়, সমুদ্রের মালবাহী মালবাহনের জন্য সুরক্ষিত। স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল ক্যাবলের জন্য ডেলিভারি সময় সাধারণত নিশ্চিতকরণের প্রায় 7 থেকে 10 দিন পরে, পরিমাণ এবং উপাদানের প্রাপ্যতার উপর নির্ভর করে।
