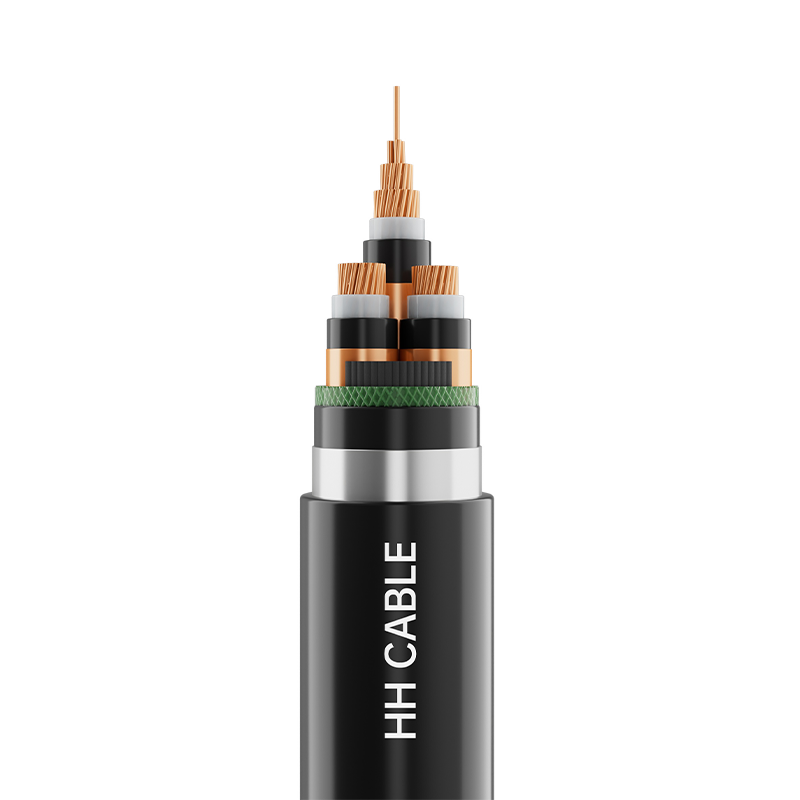

6-35kV ক্রস-লিঙ্কযুক্ত পলিথিন ইনসুলেটেড পাওয়ার ক্যাবল

পণ্যের নাম: 6-35kV ক্রস-লিঙ্কযুক্ত পলিথিন ইনসুলেটেড পাওয়ার ক্যাবল

1-বাস্তবায়ন মান

GB/T2706.2～3-2020

2-পণ্যের মডেল

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, ইত্যাদি।

3- ভোল্টেজ স্পেসিফিকেশন

ভোল্টেজ স্তর

কোরের সংখ্যা

স্পেসিফিকেশন

কপার কন্ডাক্টর

অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদ কন্ডাকটর

3.6/6kV

6/6 (10) কেভি

8.7/10(15) kV

12/20kV

3

25 মিমি 2 ～630 মিমি 2

25 মিমি 2 ～630 মিমি 2

1

25 মিমি 2 ～800 মিমি 2

25 মিমি 2 ～800 মিমি 2

18/20（30） kV

3

35 মিমি 2 ～630 মিমি 2

35 মিমি 2 ～630 মিমি 2

1

35 মিমি 2 ～800 মিমি 2

35 মিমি 2 ～800 মিমি 2

21/35kV

26/35kV

3

50 মিমি 2 ～630 মিমি 2

50 মিমি 2 ～630 মিমি 2

1

50 মিমি 2 ～800 মিমি 2

50 মিমি 2 ～800 মিমি 2

4- তারের গঠন বিবরণ

তারের গঠন

উপাদান বিবরণ

কন্ডাক্টর

বৃত্তাকার সংকুচিত (তামা বা অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদ) পরিবাহী

কন্ডাক্টর shielding

ক্রস-লিঙ্কযুক্ত আধা-পরিবাহী উপাদান

নিরোধক

ক্রস-লিঙ্কযুক্ত পলিথিন নিরোধক উপাদান

নিরোধক shielding

ক্রস-লিঙ্কযুক্ত আধা-পরিবাহী উপাদান

ধাতু রক্ষাকবচ

তামার টেপ মোড়ানো বা তামার তারের স্পার্স উইন্ডিং; উপরন্তু, তাপমাত্রা পর্যবেক্ষণ অপটিক্যাল ফাইবার প্রয়োজন অনুযায়ী যোগ করা যেতে পারে

ভরাট (যদি থাকে)

নন-হাইগ্রোস্কোপিক পলিপ্রোপিলিন ফ্যান-আকৃতির ফিল স্ট্রিপ বা

নন-হাইগ্রোস্কোপিক পলিপ্রোপিলিন জালিকাযুক্ত ফিলার দড়ি

তারের মোড়ানো টেপ (যদি থাকে)

অ বোনা বা polypropylene টেপ

আইসোলেশন হাতা (যদি থাকে)

পিভিসি বা পলিথিন বা হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা প্রতিরোধী আবরণ উপাদান

বর্ম (যদি থাকে)

স্টেইনলেস স্টিল স্ট্রিপ বা অ্যালুমিনিয়াম স্ট্রিপ বা অ্যালুমিনিয়াম অ্যালয় স্ট্রিপ বা গ্যালভানাইজড স্টিল স্ট্রিপ বা স্টেইনলেস স্টিল তার বা অ্যালুমিনিয়াম তার বা অ্যালুমিনিয়াম অ্যালয় তার বা গ্যালভানাইজড স্টিল তার

বাইরের খাপ

পিভিসি বা পলিথিন বা হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা প্রতিরোধী আবরণ উপাদান

5-তারের মূল শনাক্তকরণ

একক-কোর তারের: নিরোধকের প্রাকৃতিক রঙ অনুসারে - আসল রঙ

থ্রি-কোর কেবল: হলুদ, সবুজ, লাল ফিতা শনাক্তকরণ বা মুদ্রিত 1, 2, 3 সাদা নম্বর সনাক্তকরণ বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী

6-খাপের রঙ

কালো বা গ্রাহকের প্রয়োজন অনুযায়ী

7-বিশেষ কর্মক্ষমতা প্রয়োজনীয়তা

শিখা retardant A/B/C গ্রেড, কম ধোঁয়া এবং হ্যালোজেন-মুক্ত, উইপোকা-প্রুফ, ইঁদুর-প্রমাণ, UV-প্রতিরোধী, জল-প্রতিরোধী, ইত্যাদি।

8- তারের আবেদন বৈশিষ্ট্য

8.1 স্বাভাবিক অপারেশন চলাকালীন তারের কন্ডাকটরের জন্য অনুমোদিত সর্বোচ্চ দীর্ঘমেয়াদী রেট করা তাপমাত্রা হল 90°C৷

8.2 শর্ট সার্কিটের সময় (সময়কাল 5 সেকেন্ডের বেশি নয়), তারের কন্ডাক্টরের সর্বাধিক অনুমোদিত তাপমাত্রা হল 250°C৷

8.3 তারের ইনস্টলেশন তাপমাত্রা 0 ℃ থেকে কম হওয়া উচিত নয়

8.4 তারের ইনস্টলেশনের জন্য ন্যূনতম নমন ব্যাসার্ধ

8.4.1 একক-কোর নিরস্ত্র তার:

ইনস্টলেশনের সময় তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 20 গুণের কম নয়;

ইনস্টলেশনের পরে তারের সর্বনিম্ন নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 15 গুণের কম নয়।

8.4.2 একক-কোর সাঁজোয়া তারের:

ইনস্টলেশনের সময় তারের সর্বনিম্ন নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 15 গুণের কম নয়;

ইনস্টলেশনের পরে তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 12 গুণের কম নয়।

8.4.3 তিন-কোর নিরস্ত্র তার:

ইনস্টলেশনের সময় তারের সর্বনিম্ন নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 15 গুণের কম নয়;

ইনস্টলেশনের পরে তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 12 গুণের কম নয়।

8.4.3 তিন-কোর সাঁজোয়া তারের:

ইনস্টলেশনের সময় তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 12 গুণের কম নয়;

ইনস্টলেশনের পরে তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 10 গুণের কম নয়।

8.5 তারের ব্যাপকভাবে বিদ্যুত ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয়, যার মধ্যে শহুরে পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক এবং শিল্প বিদ্যুৎ সরবরাহ রয়েছে। তারের ভিতরে এবং বাইরে উভয় জায়গায় স্থির ইনস্টলেশনের জন্য উপযুক্ত, সরাসরি পাইপলাইন, তারের ট্রে, নালা এবং তারের পরিখাতে পুঁতে ফেলতে পারে। মেটাল-টেপ সাঁজোয়া তারের যান্ত্রিক শক্তি সহ্য করতে পারে কিন্তু উল্লেখযোগ্য টান নয়; তারের সাঁজোয়া তারের যান্ত্রিক শক্তি এবং যথেষ্ট উত্তেজনা সহ্য করতে পারে; নিরস্ত্র তারের উত্তেজনা বা কম্প্রেশন সহ্য করতে পারে না।
