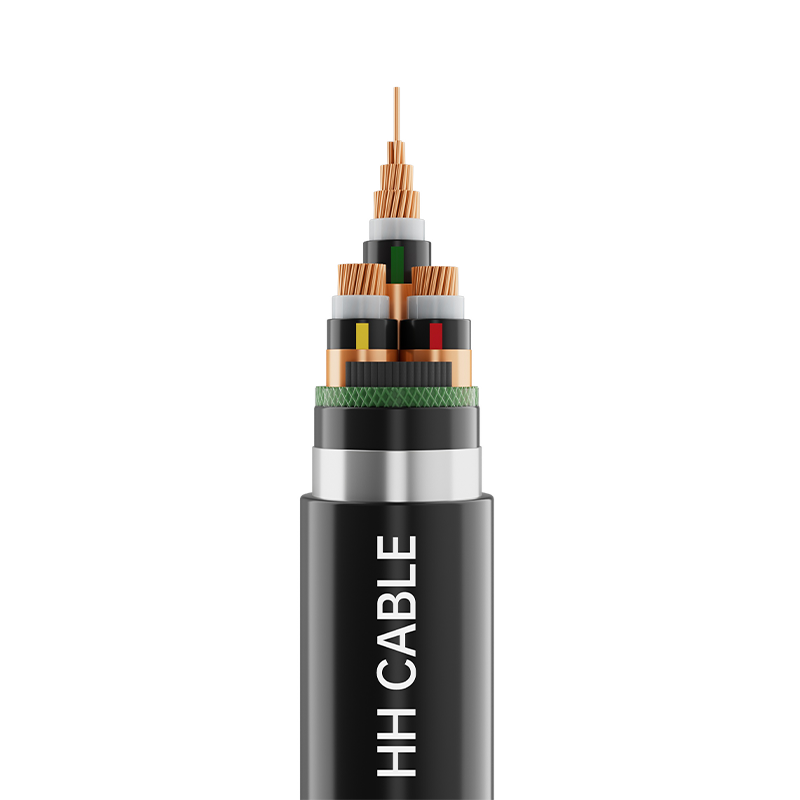

ট্রাম পাওয়ার সাপ্লাই সিস্টেম ইঞ্জিনিয়ারিংয়ের জন্য 10kV XLPE ইনসুলেটেড পাওয়ার ক্যাবল

পণ্যের নাম: ট্রাম পাওয়ার সাপ্লাই সিস্টেম ইঞ্জিনিয়ারিংয়ের জন্য 10kV XLPE ইনসুলেটেড পাওয়ার ক্যাবল

1-বাস্তবায়ন মান

Q/320282DJD003-2021

2-পণ্যের মডেল

YG-WDZ-YJE23

3-ভোল্টেজ স্তর

৮.৭/১০

4-পণ্যের স্পেসিফিকেশন

কোরের সংখ্যা

স্পেসিফিকেশন

3

50 মিমি 2 ～400 মিমি 2

5- তারের গঠন বিবরণ

তারের গঠন

উপাদান বিবরণ

কন্ডাক্টর

বৃত্তাকার কম্প্যাক্ট কপার কন্ডাক্টর

কন্ডাক্টর shielding

ক্রস-লিঙ্কযুক্ত আধা-পরিবাহী উপাদান

অন্তরণ

ক্রস-লিঙ্কযুক্ত পলিথিন নিরোধক উপাদান

অন্তরণ shielding

ক্রস-লিঙ্কযুক্ত আধা-পরিবাহী উপাদান

ধাতু রক্ষাকবচ

কপার টেপ মোড়ানো, তাপমাত্রা পর্যবেক্ষণ অপটিক্যাল ফাইবার প্রয়োজন অনুযায়ী যোগ করা যেতে পারে

ফিলিং

নন-হাইগ্রোস্কোপিক পলিপ্রোপিলিন ফ্যান-আকৃতির ফিল স্ট্রিপ বা

নন-হাইগ্রোস্কোপিক পলিপ্রোপিলিন জালিকাযুক্ত ফিলার দড়ি

তারের মোড়ানো টেপ

কম ধোঁয়া শূন্য হ্যালোজেন টেপ

বিচ্ছিন্ন হাতা

হ্যালোজেন-মুক্ত কম ধোঁয়া পলিওলফিন খাপ উপাদান

বর্ম

গ্যালভানাইজড ইস্পাত ফালা

বাইরের খাপ

125℃ হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা retardant ক্রস-লিঙ্কড পলিওলিফিন খাপ উপাদান

6-তারের মূল শনাক্তকরণ

হলুদ, সবুজ, লাল ফিতা সনাক্তকরণ বা মুদ্রিত 1, 2, 3 সাদা নম্বর সনাক্তকরণ বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী

7-খাপের রঙ

কালো বা গ্রাহকের প্রয়োজন অনুযায়ী

8-বিশেষ কর্মক্ষমতা প্রয়োজনীয়তা

শিখা প্রতিরোধক A/B গ্রেড, কম ধোঁয়া এবং হ্যালোজেন-মুক্ত, উষ্ণ-প্রমাণ, রডেন্ট-প্রুফ, ইউভি-প্রতিরোধী ইত্যাদি।

9- তারের আবেদন বৈশিষ্ট্য

9.1 স্বাভাবিক অপারেশন চলাকালীন তারের কন্ডাকটরের জন্য অনুমোদিত দীর্ঘমেয়াদী রেট করা সর্বোচ্চ তাপমাত্রা হল 90°C৷

9.2 শর্ট সার্কিটের সময় (সময়কাল 5 সেকেন্ডের বেশি নয়), তারের কন্ডাক্টরের সর্বাধিক অনুমোদিত তাপমাত্রা হল 250°C৷

9.3 তারের ইনস্টলেশন তাপমাত্রা 0 ℃ থেকে কম হওয়া উচিত নয়

9.4 তারের ইনস্টলেশনের জন্য নূন্যতম নমন ব্যাসার্ধ:

তারের বাইরের ব্যাসের 20 গুণের কম নয়।

9.5 এই তারের ট্রাম পাওয়ার সাপ্লাই সিস্টেম প্রকল্পে ব্যাপকভাবে ব্যবহৃত হয়। ট্রাম ক্রিয়াকলাপের সাথে পাওয়ার সাপ্লাই সিস্টেমের সাথে সংযোগকারী মূল উপাদান হিসাবে, এর ব্যবহার পাওয়ার ট্রান্সমিশন, সিগন্যাল নিয়ন্ত্রণ, সুরক্ষা নিশ্চিতকরণ এবং স্থিতিশীল সিস্টেম অপারেশনের পুরো প্রক্রিয়ার মাধ্যমে চলে। এটি উচ্চ পরিবাহিতা, তাপ প্রতিরোধ ক্ষমতা, হস্তক্ষেপ-বিরোধী ক্ষমতা এবং পরিবেশগত অভিযোজনযোগ্যতাকেও বিবেচনা করে ট্রামের দক্ষ ও নিরাপদ পরিচালনা নিশ্চিত করতে, যা শহুরে রেল ট্রানজিটের জন্য আরও নির্ভরযোগ্য "রক্তবাহী" সমর্থন প্রদান করে৷
