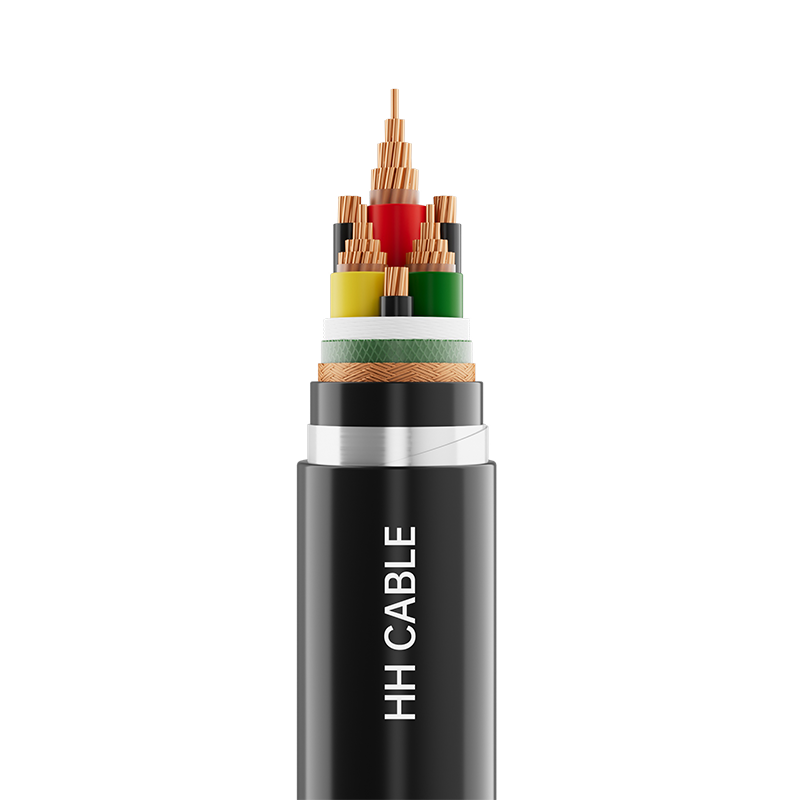

রেটেড ভোল্টেজ 1kV পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার তার

পণ্যের নাম: রেটেড ভোল্টেজ 1kV পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার তারের

1-বাস্তবায়ন মান

Q/320282DJD009-2025

2-পণ্যের মডেল

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, ইত্যাদি।

3- ভোল্টেজ স্তর

0.6/1kV

4-পণ্যের স্পেসিফিকেশন

কোরের সংখ্যা

স্পেসিফিকেশন

কোরের সংখ্যা

স্পেসিফিকেশন

প্রধান লাইন কোর

নিরপেক্ষ কোর

প্রধান লাইন কোর

নিরপেক্ষ কোর

3 3

4 মিমি 2

1(0.75) মিমি 2

3 3

70 মিমি 2

10 মিমি 2

6 মিমি 2

1.5(1) মিমি 2

95 মিমি 2

16 মিমি 2

10 মিমি 2

2.5(1.5) মিমি 2

120 মিমি 2

25 মিমি 2

16 মিমি 2

4(2.5) মিমি 2

150 মিমি 2

35 (25) মিমি 2

25 মিমি 2

6 (4) মিমি 2

185 মিমি 2

35 মিমি 2

35 মিমি 2

6 মিমি 2

240 মিমি 2

50(35) মিমি 2

50 মিমি 2

10 মিমি 2

300 মিমি 2

50 মিমি 2

কোরের সংখ্যা

স্পেসিফিকেশন

3

1.5 মিমি 2 ～300 মিমি 2

5- তারের গঠন বিবরণ

তারের গঠন

উপাদান বিবরণ

কন্ডাক্টর

বৃত্তাকার কম্প্যাক্টেড বা নন-কম্প্যাক্টেড কপার কন্ডাক্টর, কপার কন্ডাক্টর - ক্লাস 1, ক্লাস 2, ক্লাস 5;

আগুন-প্রতিরোধী স্তর (যদি থাকে)

মাইকা টেপ

নিরোধক

পলিভিনাইল ক্লোরাইড নিরোধক, ক্রস-লিঙ্কযুক্ত পলিথিন নিরোধক বা সিলিকন রাবার

ফিলিং

নন-হাইগ্রোস্কোপিক পলিপ্রোপিলিন জাল ভরাট দড়ি

তারের মোড়ানো টেপ

অ বোনা বা polypropylene টেপ

ধাতু রক্ষাকবচ

তামার তারের ব্রেইডিং বা আলগাভাবে ক্ষতবিক্ষত তামার তার বা (তামার টেপ বা তামার প্লাস্টিক টেপ বা অ্যালুমিনিয়াম প্লাস্টিকের টেপ) মোড়ানো

ভিতরের খাপ (যদি থাকে)

পলিপ্রোপিলিন এমবসড টেপ বা (সিলিকন রাবার বা পলিভিনাইল ক্লোরাইড বা পলিথিন বা হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা প্রতিরোধক) খাপের উপাদান

আইসোলেশন হাতা (যদি থাকে)

পলিভিনাইল ক্লোরাইড বা পলিথিন বা হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা retardant আবরণ উপাদান বা সিলিকন রাবার

বর্ম (যদি থাকে)

গ্যালভানাইজড স্টিলের স্ট্রিপ বা গ্যালভানাইজড স্টিলের তার বা ব্রেইড করা গ্যালভানাইজড স্টিলের তার

বাইরের খাপ

পলিভিনাইল ক্লোরাইড বা পলিথিন বা হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা retardant আবরণ উপাদান বা সিলিকন রাবার

6-তারের মূল শনাক্তকরণ

6.1 অন্তরণ রঙ বা রঙ ব্যান্ড সনাক্তকরণ:

3-কোর তারের: হলুদ, সবুজ, লাল বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী;

3 3 কোর কেবল: 3টি প্রধান কোর: হলুদ, সবুজ, লাল বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী, 3টি নিরপেক্ষ কোর: হলুদ-সবুজ বা কালো বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী।

দ্রষ্টব্য: ক্রস-লিঙ্কযুক্ত পলিথিন নিরোধক রঙের ব্যান্ড বা অন্তরণ রঙ দ্বারা আলাদা করা যেতে পারে।

6.2 মাল্টি-কোর তারের অন্তরণ ডিজিটাল সনাক্তকরণ:

3-কোর তারের: 1, 2, 3 বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী;

3 3 কোর কেবল: 3 প্রধান কোর: 1, 2, 3 বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী, 3 নিরপেক্ষ কোর: 0 বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী।

7-খাপের রঙ

কালো বা গ্রাহকের প্রয়োজন অনুযায়ী

8-বিশেষ কর্মক্ষমতা প্রয়োজনীয়তা

শিখা প্রতিরোধী A/B/C গ্রেড, অগ্নি প্রতিরোধী, তিমি প্রতিরোধী, ইঁদুর প্রতিরোধী, UV প্রতিরোধী, তেল প্রতিরোধী, পরিধান প্রতিরোধী, উচ্চ তাপমাত্রা প্রতিরোধী ইত্যাদি।

9- তারের আবেদন বৈশিষ্ট্য

9.1 স্বাভাবিক অপারেশন চলাকালীন তারের কন্ডাকটরের জন্য অনুমোদিত সর্বোচ্চ দীর্ঘমেয়াদী রেট করা তাপমাত্রা:

পিভিসি অন্তরণ: 70℃; XLPE নিরোধক: 90℃; সিলিকন রাবার নিরোধক: 180℃.

9.2 শর্ট সার্কিটের সময় ক্যাবল কন্ডাক্টরের সর্বোচ্চ অনুমোদিত তাপমাত্রা (সময়কাল 5 সেকেন্ডের বেশি নয়) হল: পলিভিনাইল ক্লোরাইড নিরোধক: 160°C; ক্রস-লিঙ্কযুক্ত পলিথিন নিরোধক: 250 ডিগ্রি সেলসিয়াস; সিলিকন রাবার নিরোধক: 350 ডিগ্রি সেলসিয়াস।

9.3 তারের ইনস্টলেশন তাপমাত্রা 0 ℃ থেকে কম হওয়া উচিত নয়

9.4 তারের ইনস্টলেশনের জন্য নূন্যতম নমন ব্যাসার্ধ:

9.4.1 একক-কোর নিরস্ত্র তার:

ইনস্টলেশনের সময় তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 20 গুণের কম নয়;

ইনস্টলেশনের পরে তারের সর্বনিম্ন নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 15 গুণের কম নয়।

9.4.2 একক-কোর সাঁজোয়া তারের:

ইনস্টলেশনের সময় তারের সর্বনিম্ন নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 15 গুণের কম নয়;

ইনস্টলেশনের পরে তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 12 গুণের কম নয়।

9.4.3 মাল্টি-কোর নিরস্ত্র তারগুলি:

ইনস্টলেশনের সময় তারের সর্বনিম্ন নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 15 গুণের কম নয়;

ইনস্টলেশনের পরে তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 12 গুণের কম নয়।

9.4.4 মাল্টি-কোর সাঁজোয়া তারগুলি:

ইনস্টলেশনের সময় তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 12 গুণের কম নয়;

ইনস্টলেশনের পরে তারের ন্যূনতম নমন ব্যাসার্ধ: তারের বাইরের ব্যাসের 10 গুণের কম নয়।

9.5 তারের 0.6/1kV এবং তার নিচের পরিবর্তনশীল-ফ্রিকোয়েন্সি মোটর মেলে পাওয়ার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়, যা দক্ষ এবং স্থিতিশীল পাওয়ার ট্রান্সমিশন এবং নিয়ন্ত্রণ অর্জন করে। এর চমৎকার শিল্ডিং, অ্যান্টি-হস্তক্ষেপ বৈশিষ্ট্য এবং উচ্চ ফ্রিকোয়েন্সিগুলির সাথে অভিযোজনযোগ্যতা জটিল ইলেক্ট্রোম্যাগনেটিক পরিবেশে পরিবর্তনশীল-ফ্রিকোয়েন্সি মোটরগুলির নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করে৷
