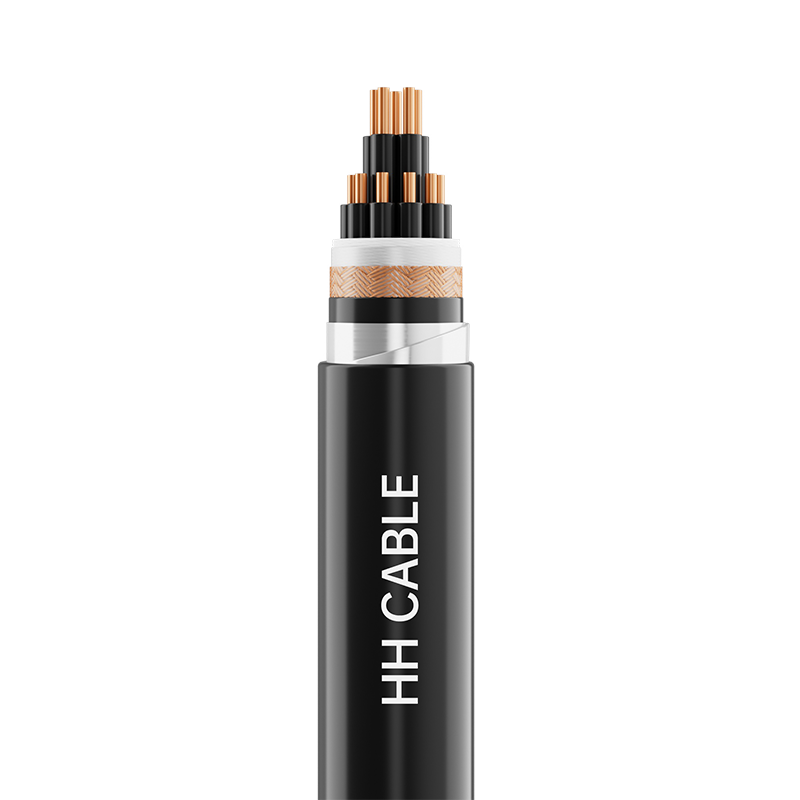

450-750V ক্রস-লিঙ্কড পলিথিন ইনসুলেটেড কন্ট্রোল কেবল

পণ্যের নাম: 450-750V ক্রস-লিঙ্কযুক্ত পলিথিন ইনসুলেটেড কন্ট্রোল কেবল

1-বাস্তবায়ন মান

GB/T9330-2020

2-পণ্যের মডেল

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR, ইত্যাদি।

3- ভোল্টেজ স্তর

450/750V

4-পণ্যের স্পেসিফিকেশন

গ্রিড

মডেল

কন্ডাক্টর নামমাত্র ক্রস অধ্যায় mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

কোরের সংখ্যা

KYJV, KYJVP এবং অন্যান্য সিরিজ

-

2～61

2-19

2-10

KYJV P2, KYJVP3, KYJVP4 এবং অন্যান্য সিরিজ

-

4～61

4-19

4-10

KYJV22, KYJVP2-22, KYJYP2-23 এবং অন্যান্য সিরিজ

-

7-61

4～61

4-19

4-10

KYJV32, KYJY33 এবং অন্যান্য সিরিজ

-

19-61

7-61

4-19

4-10

KYJVR, KYJYR এবং অন্যান্য সিরিজ

2～61

-

-

-

KYJVRP, KYJYRP এবং অন্যান্য সিরিজ

2～61

2-48

-

-

-

দ্রষ্টব্য: 1. শিখা-প্রতিরোধী তারের স্পেসিফিকেশন রেঞ্জ, হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা-প্রতিরোধী তার, অগ্নি-প্রতিরোধী তার এবং তাদের সম্মিলিত তারগুলি উপরে উল্লিখিত সংশ্লিষ্ট মডেলগুলির মতোই।

2. প্রস্তাবিত কোর নম্বর সিরিজগুলি হল: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 এবং 61 কোর৷

5- তারের গঠন বিবরণ

তারের গঠন

উপাদান বিবরণ

কন্ডাক্টর

ক্লাস 1 সলিড কপার কন্ডাক্টর বা ক্লাস 2 গোলাকার স্ট্র্যান্ডেড কপার কন্ডাক্টর বা ক্লাস 5 নরম কপার কন্ডাক্টর

আগুন-প্রতিরোধী স্তর (যদি থাকে)

মাইকা টেপ

নিরোধক

ক্রস-লিঙ্কযুক্ত পলিথিন নিরোধক উপাদান

ফিলিং

নন-হাইগ্রোস্কোপিক পলিপ্রোপিলিন জালিকাযুক্ত ফিলার দড়ি

তারের মোড়ানো টেপ

অ বোনা ফ্যাব্রিক বা পলিয়েস্টার টেপ

ধাতু রক্ষাকবচ

তামার তারের ব্রেইডিং বা (তামার টেপ বা তামার প্লাস্টিক টেপ বা অ্যালুমিনিয়াম প্লাস্টিকের টেপ) মোড়ানো

আস্তরণ (যদি থাকে)

পলিপ্রোপিলিন এমবসড টেপ বা (পলিভিনাইল ক্লোরাইড বা পলিথিন বা হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা retardant) আবরণ উপাদান

আইসোলেশন হাতা (যদি থাকে)

পিভিসি বা পলিথিন বা হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা প্রতিরোধী আবরণ উপাদান

বর্ম (যদি থাকে)

গ্যালভানাইজড স্টিলের স্ট্রিপ বা গ্যালভানাইজড স্টিলের তার

বাইরের খাপ

পিভিসি বা পলিথিন বা হ্যালোজেন-মুক্ত কম ধোঁয়া শিখা প্রতিরোধী আবরণ উপাদান

6-তারের মূল শনাক্তকরণ

6.1 অন্তরণ রঙ শনাক্তকরণ:

6.1.1 যখন রঙিন নিরোধক ইনসুলেটেড তারের কোর সনাক্তকরণের জন্য ব্যবহার করা হয়, তখন প্রতিটি ইনসুলেটেড তারের কোর শুধুমাত্র একটি রঙ ব্যবহার করতে পারে, সবুজ/হলুদ সংমিশ্রণ রঙ ব্যতীত।

6.1.2 যেকোন মাল্টি-কোর ক্যাবলের ইনসুলেশন কোর রং সবুজ এবং হলুদ হতে পারে না, যা একত্রিত রং নয়।

6.1.2 সবুজ/হলুদ উত্তাপযুক্ত তারের কোরগুলির জন্য, একটি রঙ কমপক্ষে 30% আবরণ করবে এবং উত্তাপযুক্ত তারের কোরের পৃষ্ঠের 70% এর বেশি নয়, এবং অন্য রঙটি বাকি অংশকে আবৃত করবে এবং সর্বত্র সামঞ্জস্যপূর্ণ হবে৷

6.1.4 পাঁচটি কোর বা তার কম সহ তারের রঙের নিরোধক রঙের জন্য পছন্দের রঙের বর্ণালী নিম্নরূপ:

2 কোর: কোন পছন্দের রঙের বর্ণালী নেই; 3 কোর: সবুজ/হলুদ, নীল, বাদামী বা নীল, কালো, বাদামী;

4 কোর: সবুজ/হলুদ, নীল, কালো, বাদামী বা নীল, কালো, বাদামী, ধূসর বা কমলা;

5-কোর: সবুজ/হলুদ, নীল, কালো, বাদামী, ধূসর বা কমলা, বা নীল, কালো, বাদামী, ধূসর, কমলা বা অন্যান্য বিভিন্ন রঙ।

6.1.5 যখন ক্রোমাটোগ্রাফির জন্য বিশেষ প্রয়োজনীয়তা থাকে, সরবরাহ এবং চাহিদা পক্ষগুলি গ্রাহকের প্রয়োজনীয়তা অনুসারে আলোচনা এবং নির্ধারণ করতে পারে।

6.2 অন্তরণ ডিজিটাল সনাক্তকরণ:

6.2.1 সাত বা ততোধিক কোর সহ তারগুলি সংখ্যা দ্বারা চিহ্নিত করা হবে৷ অন্তরণটি একই রঙের হতে হবে এবং সবুজ/হলুদ অন্তরক কোর (যদি থাকে) ব্যতীত, 1 নং ইনসুলেটেড কোর (সাদা অক্ষর সহ কালো নিরোধক বাঞ্ছনীয়) থেকে শুরু করে স্বাভাবিক ক্রমে ভিতরের স্তর থেকে বাইরের স্তর পর্যন্ত সংখ্যাগতভাবে সাজানো হবে।

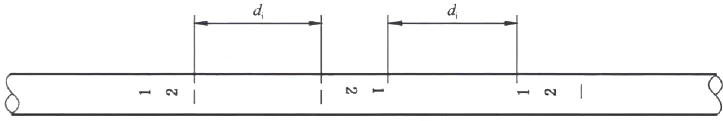

6.2.2 যখন চিহ্নটিতে একটি সংখ্যা থাকে, তখন সংখ্যার নীচে একটি অনুভূমিক রেখা যোগ করা উচিত৷ যখন চিহ্ন দুটি সংখ্যা নিয়ে গঠিত, তখন তাদের উল্লম্বভাবে সাজানো উচিত এবং পরবর্তী সংখ্যার নীচে একটি অনুভূমিক রেখা যোগ করা উচিত। সংখ্যার দুটি সন্নিহিত গোষ্ঠীর মধ্যে ব্যবধান 50 মিমি-এর বেশি হওয়া উচিত নয়। ডিজিটাল সনাক্তকরণ চিহ্নগুলির বিন্যাস নীচের চিত্রে দেখানো হয়েছে:

7-খাপের রঙ

কালো বা গ্রাহকের প্রয়োজন অনুযায়ী

8-বিশেষ কর্মক্ষমতা প্রয়োজনীয়তা

শিখা প্রতিরোধক A/B/C গ্রেড, কম ধোঁয়া এবং হ্যালোজেন-মুক্ত, তিরমিট-প্রমাণ, রডেন্ট-প্রুফ, UV-প্রতিরোধী, নিম্ন-তাপমাত্রা-প্রতিরোধী, খনিজ তেল-প্রতিরোধী ইত্যাদি।

9- তারের আবেদন বৈশিষ্ট্য

9.1 স্বাভাবিক অপারেশন চলাকালীন তারের কন্ডাকটরের জন্য অনুমোদিত দীর্ঘমেয়াদী রেট করা সর্বোচ্চ তাপমাত্রা হল 90°C৷

9.2 শর্ট সার্কিটের সময় তারের কন্ডাক্টরের সর্বোচ্চ অনুমোদিত তাপমাত্রা (সময়কাল 5 সেকেন্ডের বেশি নয়) হল 250℃।

9.3 তারের ইনস্টলেশন তাপমাত্রা 0 ℃ থেকে কম হওয়া উচিত নয়

9.4 তারের ইনস্টলেশনের জন্য নূন্যতম নমন ব্যাসার্ধ:

9.4.1 নরম কাঠামোর কেবল:

নমন ব্যাসার্ধ তারের বাইরের ব্যাসের 6 গুণের কম হবে না।

9.4.2 নিরস্ত্র তারগুলি:

বাঁকানো ব্যাসার্ধ তারের বাইরের ব্যাসের 8 গুণের কম হবে না।

9.4.3 সাঁজোয়া এবং ধাতব ঢালযুক্ত তারগুলি:

নমন ব্যাসার্ধ তারের বাইরের ব্যাসের 12 গুণের কম হবে না।

9.5 বৈদ্যুতিক সিস্টেমের নিরাপদ, স্থিতিশীল এবং দক্ষ অপারেশন নিশ্চিত করতে এই তারটি 450/750V এবং নীচের রেটেড ভোল্টেজ সহ নিয়ন্ত্রণ, সংকেত সংক্রমণ, পর্যবেক্ষণ এবং সুরক্ষা সার্কিট সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। এটি স্থিরভাবে ইনস্টল করা যেতে পারে এবং ভিতরে, বাইরে, সরাসরি তারের পাইপ এবং তারের পরিখাতে পুঁতে ব্যবহার করা যেতে পারে
