450-750V এবং নীচের ফিক্সড তারের জন্য পরিবেশ বান্ধব তার এবং তারগুলি

পণ্যের নাম: 450-750V এবং নীচের নির্দিষ্ট তারের জন্য পরিবেশ বান্ধব তার এবং তারগুলি

1-বাস্তবায়ন মান

Q/320282DJD006-2021

2-পণ্যের মডেল

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS, ইত্যাদি।

3- ভোল্টেজ স্তর

450/750V, 300/500V, 300/300V

4-স্পেসিফিকেশন বিভাগ

ভোল্টেজ স্তর

মডেল

স্পেসিফিকেশন

450/750V

WDZ-BYJ, WDZ-BY, ইত্যাদি

1.5 মিমি 2 ～400 মিমি 2

WDZ-BYJR, WDZ-BYR, ইত্যাদি

1.5 মিমি 2 ～240 মিমি 2

WDZ-RYJ, WDZ-RY, ইত্যাদি

1.5 মিমি 2 ～240 মিমি 2

300/500V

WDZ-BYJ, WDZ-BY, ইত্যাদি

0.5 মিমি 2 ～1.0 মিমি 2

WDZ-RY, WDZ-RY, ইত্যাদি

0.5 মিমি 2 ～1.0 মিমি 2

300/500V

WDZ-BYJYJ, WDZ-BYJY, ইত্যাদি।

0.75 mm2～10 mm2

ভোল্টেজ স্তর

মডেল

কোরের সংখ্যা

স্পেসিফিকেশন

300/500V

WDZ-RYJYJB, WDZ-RYYB, ইত্যাদি।

2

0.75 মিমি 2 ～1.0 মিমি 2

300/500V

WDZ-RYJYJ, WDZ-RYJY, ইত্যাদি

2-5

0.75 মিমি 2 ～2.5 মিমি 2

300/300V

WDZ-RYJSP, WDZ-RYSP, ইত্যাদি

2

0.5 মিমি 2 ～6 মিমি 2

300/300V

WDZ-RYJS, WDZ-RYS, ইত্যাদি

2

0.5 মিমি 2 ～6 মিমি 2

5- তারের গঠন বিবরণ

তারের গঠন

উপাদান বিবরণ

কন্ডাক্টর

ক্লাস 1 সলিড কপার কন্ডাক্টর বা ক্লাস 2 গোলাকার স্ট্র্যান্ডেড কপার কন্ডাক্টর বা ক্লাস 5 নরম কপার কন্ডাক্টর

অবাধ্য স্তর (যদি থাকে)

মাইকা টেপ

অন্তরণ

ক্রস-লিঙ্কড পলিথিন বা পলিওলিফিন বা ক্রস-লিঙ্কড পলিওলিফিন নিরোধক উপাদান

ভরাট (যদি থাকে)

নন-হাইগ্রোস্কোপিক পলিপ্রোপিলিন জাল ভরাট দড়ি

তারের মোড়ানো টেপ (যদি থাকে)

কম ধোঁয়া শূন্য হ্যালোজেন টেপ বা ফাইবারগ্লাস টেপ বা পলিয়েস্টার টেপ

মেটাল শিল্ডিং (যদি থাকে)

তামার তারের বিনুনি

বাইরের খাপ (যদি থাকে)

পলিওলিফিন বা ক্রস-লিঙ্কযুক্ত পলিওলফিন খাপ উপাদান

6-তারের মূল শনাক্তকরণ

6.1 অন্তরণ রঙ শনাক্তকরণ:

6.1.1 যখন রঙিন নিরোধক ইনসুলেটেড তারের কোর সনাক্তকরণের জন্য ব্যবহার করা হয়, তখন প্রতিটি ইনসুলেটেড তারের কোর শুধুমাত্র একটি রঙ ব্যবহার করতে পারে, সবুজ/হলুদ সংমিশ্রণ রঙ ব্যতীত।

6.1.2 যেকোন মাল্টি-কোর ক্যাবলের ইনসুলেশন কোর রং সবুজ এবং হলুদ হতে পারে না, যা একত্রিত রং নয়।

6.1.2 সবুজ/হলুদ উত্তাপযুক্ত তারের কোরগুলির জন্য, একটি রঙ কমপক্ষে 30% আবরণ করবে এবং উত্তাপযুক্ত তারের কোরের পৃষ্ঠের 70% এর বেশি নয়, এবং অন্য রঙটি বাকি অংশকে আবৃত করবে এবং সর্বত্র সামঞ্জস্যপূর্ণ হবে৷

6.1.4 দ পাঁচটি কোর বা তার কম সহ তারের রঙের নিরোধক রঙের জন্য পছন্দের রঙের বর্ণালী নিম্নরূপ:

1 কোর এবং 2 কোর: রঙ বর্ণালী জন্য কোন পছন্দ;

3 কোর: সবুজ/হলুদ, নীল, বাদামী বা বাদামী, কালো, ধূসর;

4 কোর: সবুজ/হলুদ, বাদামী, কালো, ধূসর বা নীল, বাদামী, কালো, ধূসর;

5-কোর: সবুজ/হলুদ, নীল, বাদামী, কালো, ধূসর বা নীল, বাদামী, কালো, ধূসর, কালো।

6.1.5 যখন ক্রোমাটোগ্রাফির জন্য বিশেষ প্রয়োজনীয়তা থাকে, সরবরাহ এবং চাহিদা পক্ষগুলি গ্রাহকের প্রয়োজনীয়তা অনুসারে আলোচনা এবং নির্ধারণ করতে পারে।

6.2 অন্তরণ ডিজিটাল সনাক্তকরণ:

6.2.1 দুইটির বেশি কোরের তারের অন্তরণ কোর সংখ্যা দ্বারা চিহ্নিত করা যেতে পারে। অন্তরণটি একই রঙের হওয়া উচিত এবং সবুজ/হলুদ নিরোধক কোর (যদি থাকে) ব্যতীত ইনসুলেশন কোর নং 1 থেকে শুরু করে ভেতরের স্তর থেকে বাইরের স্তর পর্যন্ত স্বাভাবিক নিয়মে সাজানো উচিত (এটি কালো ইনসুলেশনে সাদা সংখ্যা প্রিন্ট করার পরামর্শ দেওয়া হয়)।

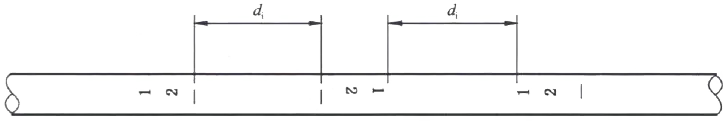

6.2.2 যখন চিহ্নটিতে একটি সংখ্যা থাকে, তখন সংখ্যার নীচে একটি অনুভূমিক রেখা যোগ করা উচিত৷ যখন চিহ্ন দুটি সংখ্যা নিয়ে গঠিত, তখন তাদের উল্লম্বভাবে সাজানো উচিত এবং পরবর্তী সংখ্যার নীচে একটি অনুভূমিক রেখা যোগ করা উচিত। সংখ্যার দুটি সন্নিহিত গোষ্ঠীর মধ্যে ব্যবধান 50 মিমি-এর বেশি হওয়া উচিত নয়। ডিজিটাল সনাক্তকরণ চিহ্নগুলির বিন্যাস নীচের চিত্রে দেখানো হয়েছে:

7-খাপের রঙ

কালো বা গ্রাহকের প্রয়োজন অনুযায়ী

8-বিশেষ কর্মক্ষমতা প্রয়োজনীয়তা

শিখা প্রতিরোধক A/B/C গ্রেড, অগ্নি প্রতিরোধী, তিমি প্রতিরোধী, ইঁদুর প্রতিরোধী, UV প্রতিরোধী, নিম্ন তাপমাত্রা প্রতিরোধী, খনিজ তেল প্রতিরোধী ইত্যাদি।

9- তারের আবেদন বৈশিষ্ট্য

9.1 স্বাভাবিক অপারেশন চলাকালীন ক্যাবল কন্ডাক্টরের জন্য অনুমোদিত সর্বোচ্চ দীর্ঘমেয়াদী রেট করা তাপমাত্রা হল: পলিওলিফিন নিরোধক: 70°C; ক্রস-লিঙ্কড পলিথিন ইনসুলেশন বা ক্রস-লিঙ্কড পলিওলিফিন ইনসুলেশন: 90°C।

9.2 শর্ট সার্কিটের সময় ক্যাবল কন্ডাক্টরের সর্বোচ্চ অনুমোদিত তাপমাত্রা (সময়কাল 5 সেকেন্ডের বেশি নয়) হল: পলিওলিফিন: 160°C; ক্রস-লিঙ্কড পলিথিন ইনসুলেশন বা ক্রস-লিঙ্কড পলিওলিফিন ইনসুলেশন: 250°C।

9.3 তারের ইনস্টলেশন তাপমাত্রা 0 ℃ থেকে কম হওয়া উচিত নয়

9.4 তারের ইনস্টলেশনের জন্য নূন্যতম নমন ব্যাসার্ধ:

তারের ন্যূনতম বাঁকানো ব্যাসার্ধ একটি বাইরের ব্যাস 25 মিমি থেকে কম: তারের বাইরের ব্যাসের 4 গুণের কম নয়;

তারের ন্যূনতম বাঁকানো ব্যাসার্ধ যার বাইরের ব্যাস 25 মিমি এর চেয়ে বেশি বা সমান: তারের বাইরের ব্যাসের 6 গুণের কম নয়।

9.5 এই সিরিজটি সর্বাধিক 450/750V ভোল্টেজ সহ তারের জন্য পরিবেশ বান্ধব তার এবং তারগুলি নির্দিষ্ট করে৷ এগুলি উচ্চ নিরাপত্তা এবং পরিবেশগত প্রয়োজনীয়তা সহ এলাকায় ব্যাপকভাবে ব্যবহৃত হয়, যেমন রেল ট্রানজিট, বিমানবন্দর, উচ্চ ভবন, শপিং মল এবং হাসপাতাল, বৈদ্যুতিক আলো এবং অভ্যন্তরীণ তারের জন্য, বৈদ্যুতিক যন্ত্রপাতি, বৈদ্যুতিক সরঞ্জাম, যন্ত্র এবং মিটার, নিয়ন্ত্রণ সরঞ্জাম, ইলেকট্রনিক সরঞ্জাম এবং স্বয়ংক্রিয় ডিভাইসগুলির জন্য। ইনস্টলেশন পদ্ধতির মধ্যে রয়েছে ফিক্সড ওয়্যারিং, ইনডোর বা আউটডোর ইনস্টলেশন, বা নালী বা অনুরূপ বন্ধ সিস্টেমে এম্বেড করা।
