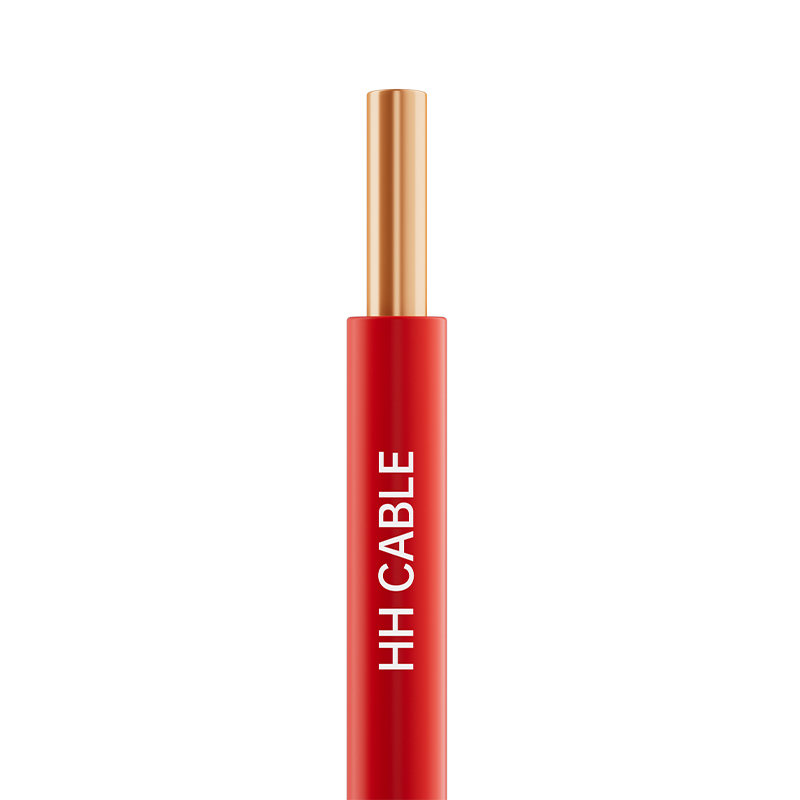

450-750V এবং নীচে পিভিসি ইনসুলেটেড কেবল, তার এবং কর্ড

পণ্যের নাম: 450-750V এবং নীচের PVC উত্তাপযুক্ত তার, তার এবং কর্ড

1-বাস্তবায়ন মান

GB/T5023-2008, JB/T8734-2016

2-পণ্যের মডেল

বিভি, বিএলভি, বিভিভি, বিএলভিভি, বিভিভিবি, বিএলভিভিবি, বিভিআর, RV, RVV, আরভিএস ইত্যাদি।

3- ভোল্টেজ স্তর

450/750V, 300/500V, 300/300V

4-স্পেসিফিকেশন বিভাগ

ভোল্টেজ স্তর

মডেল

স্পেসিফিকেশন

450/750V

60227 IEC 01(BV)

1.5 মিমি 2 ～400 মিমি 2

BLV

2.5 মিমি 2 400 মিমি 2

60227 আইইসি 0 2 (আর ভি)

1.5 mm2～240 mm2

BVR

2.5 mm2～185 mm2

300/500V

60227 IEC 05(BV)

0.5 mm2～1.0 mm2

BV

0.75 mm2～1.0 mm2

60227 IEC 06(RV)

0.5 mm2～1.0 mm2

300/500V

BVV

0.75 mm2～185 mm2

BLVV

2.5 mm2～185 mm2

ভোল্টেজ স্তর

মডেল

কোরের সংখ্যা

স্পেসিফিকেশন

300/500V

BVVB

2-3

0.75 মিমি 2 ～10 মিমি 2

BLVVB

2-3

2.5 মিমি 2 ～10 মিমি 2

300/500V

60227 IEC 53 (আরভি ভি)

2-5

0.75 মিমি 2 ～2.5 মিমি 2

300/500V

RV V

2

1.5 মিমি 2 ～6 মিমি 2

3-5

4 মিমি 2 ～6 মিমি 2

6-37

0.5 মিমি 2 ～2.5 মিমি 2

300/300V

60227 IEC 52 (RV V)

2-3

0.5 মিমি 2 ～0.75 মিমি 2

300/300V

RVS

2

0.5 মিমি 2 ～4 মিমি 2

5- তারের গঠন বিবরণ

তারের গঠন

উপাদান বিবরণ

কন্ডাক্টর

গোলাকার কম্প্যাক্টেড বা নন-কম্প্যাক্টেড (তামা বা অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদ) কন্ডাক্টর, কপার কন্ডাক্টর - ক্লাস 1, ক্লাস 2, ক্লাস 5; অ্যালুমিনিয়াম কন্ডাক্টর - ক্লাস 1, ক্লাস 2

আগুন-প্রতিরোধী স্তর (যদি থাকে)

মাইকা টেপ

অন্তরণ

পিভিসি নিরোধক উপাদান

ভরাট (যদি থাকে)

নন-হাইগ্রোস্কোপিক পলিপ্রোপিলিন জালিকাযুক্ত ফিলার দড়ি

তারের মোড়ানো টেপ (যদি থাকে)

অ বোনা ফ্যাব্রিক বা পলিয়েস্টার টেপ

বাইরের খাপ (যদি থাকে)

পিভিসি শিথিং যৌগ

6-তারের মূল শনাক্তকরণ

6.1 অন্তরণ রঙ শনাক্তকরণ:

6.1.1 যখন রঙিন নিরোধক ইনসুলেটেড তারের কোর সনাক্তকরণের জন্য ব্যবহার করা হয়, তখন প্রতিটি ইনসুলেটেড তারের কোর শুধুমাত্র একটি রঙ ব্যবহার করতে পারে, সবুজ/হলুদ সংমিশ্রণ রঙ ব্যতীত।

6.1.2 যেকোন মাল্টি-কোর ক্যাবলের ইনসুলেশন কোর রং সবুজ এবং হলুদ হতে পারে না, যা একত্রিত রং নয়।

6.1.2 সবুজ/হলুদ উত্তাপযুক্ত তারের কোরগুলির জন্য, একটি রঙ কমপক্ষে 30% আবরণ করবে এবং উত্তাপযুক্ত তারের কোরের পৃষ্ঠের 70% এর বেশি নয়, এবং অন্য রঙটি বাকি অংশকে আবৃত করবে এবং সর্বত্র সামঞ্জস্যপূর্ণ হবে৷

6.1.4 পাঁচটি কোর বা তার কম সহ তারের রঙের নিরোধক রঙের জন্য পছন্দের রঙের বর্ণালী নিম্নরূপ:

1 কোর এবং 2 কোর: রঙ বর্ণালী জন্য কোন পছন্দ;

3 কোর: সবুজ/হলুদ, নীল, বাদামী বা বাদামী, কালো, ধূসর;

4 কোর: সবুজ/হলুদ, বাদামী, কালো, ধূসর বা নীল, বাদামী, কালো, ধূসর;

5-কোর: সবুজ/হলুদ, নীল, বাদামী, কালো, ধূসর বা নীল, বাদামী, কালো, ধূসর, কালো।

6.1.5 যখন ক্রোমাটোগ্রাফির জন্য বিশেষ প্রয়োজনীয়তা থাকে, সরবরাহ এবং চাহিদা পক্ষগুলি গ্রাহকের প্রয়োজনীয়তা অনুসারে আলোচনা এবং নির্ধারণ করতে পারে।

6.2 অন্তরণ ডিজিটাল সনাক্তকরণ:

6.2.1 ছয় বা ততোধিক কোর সহ তারগুলি সংখ্যা দ্বারা চিহ্নিত করা হবে৷ অন্তরণটি একই রঙের হতে হবে এবং সবুজ/হলুদ অন্তরক কোর (যদি থাকে) ব্যতীত অভ্যন্তরীণ স্তর থেকে 1 নং অন্তরক কোর (সাদা অক্ষর সহ কালো নিরোধক বাঞ্ছনীয়) দিয়ে শুরু করে অভ্যন্তরীণ স্তর থেকে বাইরের স্তর পর্যন্ত সংখ্যাগতভাবে সাজানো হবে।

6.2.2 যখন চিহ্নটিতে একটি সংখ্যা থাকে, তখন সংখ্যার নীচে একটি অনুভূমিক রেখা যোগ করা উচিত৷ যখন চিহ্ন দুটি সংখ্যা নিয়ে গঠিত, তখন তাদের উল্লম্বভাবে সাজানো উচিত এবং পরবর্তী সংখ্যার নীচে একটি অনুভূমিক রেখা যোগ করা উচিত। সংখ্যার দুটি সন্নিহিত গোষ্ঠীর মধ্যে ব্যবধান 50 মিমি-এর বেশি হওয়া উচিত নয়। ডিজিটাল সনাক্তকরণ চিহ্নগুলির বিন্যাস নীচের চিত্রে দেখানো হয়েছে:

7-খাপের রঙ

সাদা, কালো বা গ্রাহকের প্রয়োজন অনুযায়ী

8-বিশেষ কর্মক্ষমতা প্রয়োজনীয়তা

শিখা প্রতিরোধক A/B/C গ্রেড, অগ্নি প্রতিরোধী, তিমি প্রতিরোধী, ইঁদুর প্রতিরোধী, UV প্রতিরোধী, নিম্ন তাপমাত্রা প্রতিরোধী, খনিজ তেল প্রতিরোধী ইত্যাদি।

9- তারের আবেদন বৈশিষ্ট্য

9.1 সাধারণ অপারেশন চলাকালীন তারের কন্ডাকটরের জন্য অনুমোদিত দীর্ঘমেয়াদী রেট করা সর্বোচ্চ তাপমাত্রা হল 70°C৷

9.2 শর্ট সার্কিটের সময় তারের কন্ডাকটরের সর্বোচ্চ অনুমোদিত তাপমাত্রা (সময়কাল 5 সেকেন্ডের বেশি নয়) হল 160℃।

9.3 তারের ইনস্টলেশন তাপমাত্রা 0 ℃ থেকে কম হওয়া উচিত নয়

9.4 তারের ইনস্টলেশনের জন্য নূন্যতম নমন ব্যাসার্ধ:

তারের ন্যূনতম বাঁকানো ব্যাসার্ধ একটি বাইরের ব্যাস 25 মিমি থেকে কম: তারের বাইরের ব্যাসের 4 গুণের কম নয়;

তারের ন্যূনতম বাঁকানো ব্যাসার্ধ যার বাইরের ব্যাস 25 মিমি এর চেয়ে বেশি বা সমান: তারের বাইরের ব্যাসের 6 গুণের কম নয়।

9.5 এই সিরিজের PVC-অন্তরক তার এবং তারের সর্বোচ্চ ভোল্টেজ রেটিং 450/750V এবং এটি আবাসিক, বাণিজ্যিক এবং শিল্প পরিবেশে বৈদ্যুতিক আলো এবং অভ্যন্তরীণ তারের, গৃহস্থালীর যন্ত্রপাতি, বৈদ্যুতিক সরঞ্জাম, উপকরণ, নিয়ন্ত্রণ সরঞ্জাম, ইলেকট্রনিক সরঞ্জাম এবং স্বয়ংক্রিয় ডিভাইসগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়। ইনস্টলেশন পদ্ধতির মধ্যে রয়েছে ফিক্সড ওয়্যারিং, ইনডোর বা আউটডোর, বা নালী বা অনুরূপ বন্ধ সিস্টেমে এমবেড করা।
