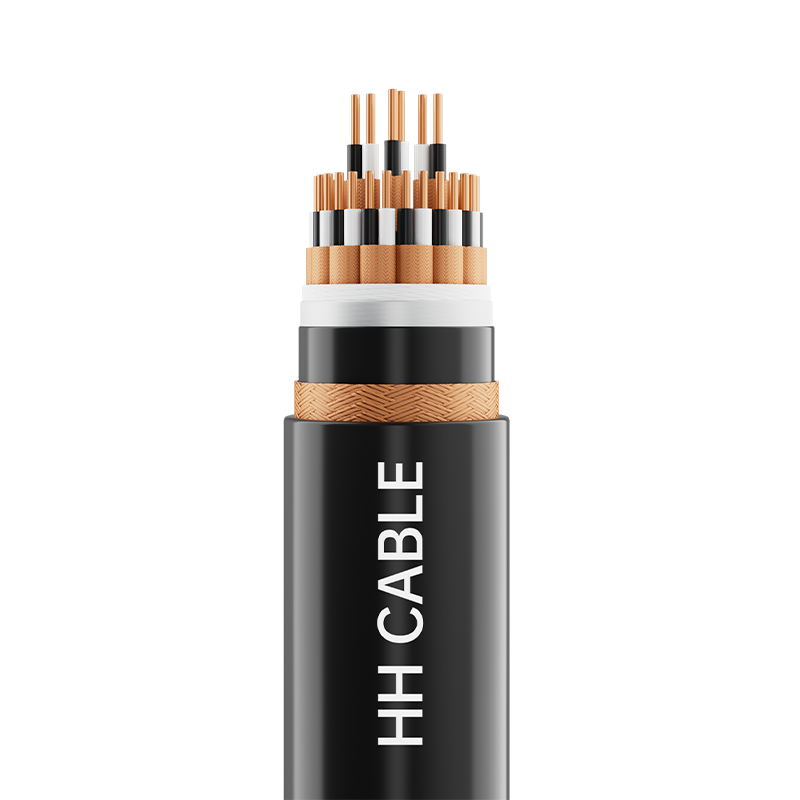

300-500V উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধী কম্পিউটার এবং যন্ত্রের তারগুলি

পণ্যের নাম: 300-500V উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধী কম্পিউটার এবং যন্ত্রের তারগুলি

1-বাস্তবায়ন মান

TICW 6-2009

2-পণ্যের মডেল

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3, ইত্যাদি।

3- ভোল্টেজ স্তর

300/500V

4-পণ্যের স্পেসিফিকেশন

গ্রিড

মডেল

কন্ডাক্টর নামমাত্র ক্রস অধ্যায় mm2

তারের উপাদান গঠন

লেন গ্রুপ

তিন লাইনের দল

চার তারের দল

সিলিকন রাবার নিরোধক

0.5, 0.75, 1.0, 1.5, 2.5

1～50

1-24

1-10

ফ্লুরোপ্লাস্টিক নিরোধক

0.5, 0.75, 1.0

1-19

1-10

-

1.5, 2.5

1-10

1-10

-

5- তারের গঠন বিবরণ

তারের গঠন

উপাদান বিবরণ

কন্ডাক্টর

ক্লাস 1 সলিড কপার কন্ডাক্টর বা ক্লাস 2 গোলাকার স্ট্র্যান্ডেড কপার কন্ডাক্টর বা ক্লাস 5 নরম কপার কন্ডাক্টর

আগুন-প্রতিরোধী স্তর (যদি থাকে)

মাইকা টেপ

নিরোধক

সিলিকন রাবার বা ফ্লুরোপ্লাস্টিক নিরোধক উপাদান

টুইস্টেড পেয়ার, গ্রুপ বা স্টার টুইস্ট টেপ (যদি পাওয়া যায়)

পলিয়েস্টার টেপ বা অ বোনা ফ্যাব্রিক

স্বতন্ত্র সুরক্ষা  (যদি থাকে)

তামার তারের বিনুনি বা (তামার টেপ বা তামার প্লাস্টিকের টেপ বা অ্যালুমিনিয়াম প্লাস্টিকের টেপ) মোড়ানো বা অ্যালুমিনিয়াম প্লাস্টিকের টেপ মোড়ানো তামার তারের বিনুনি যৌগিক শিল্ডিং

ফিলিং

নন-হাইগ্রোস্কোপিক পলিপ্রোপিলিন জালিকাযুক্ত ফিলার দড়ি

তারের মোড়ানো টেপ

অ বোনা ফ্যাব্রিক বা পলিয়েস্টার টেপ

সামগ্রিক রক্ষা (যদি থাকে)

তামার তারের বিনুনি বা (তামার টেপ বা তামার প্লাস্টিকের টেপ বা অ্যালুমিনিয়াম প্লাস্টিকের টেপ) মোড়ানো বা অ্যালুমিনিয়াম প্লাস্টিকের টেপ মোড়ানো তামার তারের বিনুনি যৌগিক শিল্ডিং

বাইরের খাপ

সিলিকন রাবার বা ফ্লুরোপ্লাস্টিক খাপ উপাদান

6-তারের মূল শনাক্তকরণ

তারের উপাদানগুলিকে অন্তরণ রঙ দ্বারা চিহ্নিত করা হয় এবং জোড়ার (গোষ্ঠী) মধ্যে স্ট্র্যান্ডগুলিকে আলাদা করতে বিভিন্ন রং ব্যবহার করা হয়। বিভিন্ন রঙের বর্ণালী, রঙের ব্যান্ড বা সংখ্যাগুলি তারের গোষ্ঠীগুলিকে আলাদা করতে এবং সনাক্ত করতে বা গ্রাহকের প্রয়োজনীয়তা অনুসারে ব্যবহার করা যেতে পারে।

7-খাপের রঙ

কালো বা গ্রাহকের প্রয়োজন অনুযায়ী

8-বিশেষ কর্মক্ষমতা প্রয়োজনীয়তা

শিখা retardant A/B/C গ্রেড, উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধের, ইত্যাদি

9- তারের আবেদন বৈশিষ্ট্য

9.1 স্বাভাবিক অপারেশন চলাকালীন তারের কন্ডাকটরের জন্য অনুমোদিত সর্বোচ্চ দীর্ঘমেয়াদী রেট করা তাপমাত্রা:

সিলিকন রাবার নিরোধক: 180℃; Fluoroplastic insulation: 200℃.

9.2 তারের ইনস্টলেশনের তাপমাত্রা -20 ℃ থেকে কম হওয়া উচিত নয়

9.3 তারের ইনস্টলেশনের জন্য ন্যূনতম নমন ব্যাসার্ধ:

অ-সাঁজোয়া তারের জন্য বা তামার তারের বিনুনিযুক্ত নমনীয় তারের জন্য: বাঁকানো ব্যাসার্ধ তারের বাইরের ব্যাসের 6 গুণের কম হবে না;

কপার টেপ, কপার-প্লাস্টিক টেপ বা অ্যালুমিনিয়াম-প্লাস্টিকের টেপ শিল্ডিং সহ তারগুলি:

নমন ব্যাসার্ধ তারের বাইরের ব্যাসের 12 গুণের কম হবে না।

9.4 এই তারের ব্যাপকভাবে ব্যবহৃত হয় ইন্ডাস্ট্রিয়াল অটোমেশন ইন্সট্রুমেন্টেশন এবং কন্ট্রোল সিস্টেম (ICS), ডিস্ট্রিবিউটেড কন্ট্রোল সিস্টেম (DCS) এবং প্রোগ্রামেবল লজিক কন্ট্রোলার (PLCs) 300/500V রেটেড ভোল্টেজ সহ উচ্চ বা নিম্ন তাপমাত্রার পরিবেশে কাজ করে। ইলেকট্রনিক কম্পিউটার, ইন্ডাস্ট্রিয়াল অটোমেশন ইন্সট্রুমেন্ট, সেন্সর এবং অ্যাকচুয়েটরগুলির মধ্যে একটি সংযোগকারী লাইন হিসাবে, এটি অ্যানালগ এবং ডিজিটাল সিগন্যাল সিস্টেমগুলির স্বয়ংক্রিয় নিয়ন্ত্রণ সক্ষম করে যেমন সনাক্তকরণ, নিয়ন্ত্রণ, অ্যালার্ম এবং ইন্টারলকিং, এবং এনালগ এবং ডিজিটাল সংকেতগুলি প্রেরণ করে যেমন সনাক্তকরণ, নিয়ন্ত্রণ, ইন্টারলকিং, এবং উত্পাদন সরঞ্জামগুলিতে প্রক্রিয়া ভেরিয়েবলের বিপদজনক। এটি চৌম্বক ক্ষেত্রের হস্তক্ষেপ, ইলেক্ট্রোস্ট্যাটিক হস্তক্ষেপ এবং পোকামাকড় এবং পাখির ক্ষতির জন্য দুর্দান্ত প্রতিরোধ প্রদর্শন করে। এটি বাড়ির ভিতরে বা বাইরে ইনস্টল করা যেতে পারে, সরাসরি সমাহিত করা যেতে পারে, বা তারের নালা এবং পরিখাতে।
